[普通物理实验 3](../README.md) · [项目首页](../../../README.md) · [使用指南](../../../docs/usage.md) [在线虚拟实验](https://hnnuyuxuan.github.io/general-physics-lab/simulations/photosensor/) · [模型依据与参数来源](../../../docs/photosensor-model-evidence.md) # 光敏传感器光电特性研究 **从微小取样压降出发,把光电响应和负载回路一起检查。** 改变灯杆位置与负载,记录硅光电池端电压及取样电阻压降。由取样电压换算电流,比较共同负载的位置响应,并借助归一化单二极管模型探索光电池曲线形状。 [读实验报告](report/report.md) · [浏览器交互](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/photosensor/notebooks/analysis.html) · [Python 笔记本](notebooks/analysis.ipynb) · [Wolfram 笔记本](../../../notebook/paclets/PhotosensorLab/Notebooks/PhotosensorLab.nb) ![光敏传感器光电特性研究:记录、计算与物理探索](assets/readme-overview.svg) 图 1 记录负载取样压降 → 换算电流检查回路 → 探索光电池模型形状 ## 选择你的入口 |用途|入口|打开方式| |---|---|---| |阅读原理、记录与结论|[Markdown 实验报告](report/report.md) · [排版阅读版](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/photosensor/report/report.html)|GitHub、Markdown 阅读器或本地浏览器| |改变参数、查看曲线响应|[HTML 交互阅读版](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/photosensor/notebooks/analysis.html)|直接在线打开,也可下载到本机| |运行 Python 计算与探索|[Jupyter Notebook](notebooks/analysis.ipynb)|JupyterLab 或 VS Code| |运行原生数学排版与交互计算|[Wolfram Notebook](../../../notebook/paclets/PhotosensorLab/Notebooks/PhotosensorLab.nb) · [Paclet 安装包](../../../notebook/paclets/PhotosensorLab/dist/PhotosensorLab-0.1.0.paclet)|Wolfram 前端| |对照源实验记录|[源报告 PDF](../../../pdf/course-03/13光敏传感器光电特性研究/实验报告-光敏传感器光电特性研究.pdf)|GitHub 或 PDF 阅读器| ## 从记录到计算 四个灯杆刻度为 0、3、6、9 cm,每个位置记录十四种负载,共五十六组读数。取样电阻 $R_1=10\ \Omega$,灯杆 0 cm 对应实际距离约 2 cm。 回路差采用原接线图中的串联负载关系,并忽略电压表加载。理想单二极管模型定义 $v=V/V_{oc}$、$a=qV_{oc}/(nk_BT)$,以无量纲参数比较形状。 $$ I=\frac{U_{R1}}{R_1},\qquad \Delta U=U_o-I(R_n+R_1),\qquad \frac I{I_{ph}}=1-\frac{\exp(av)-1}{\exp(a)-1}. $$ 表 1 关键计算结果 |计算量|数值|单位| |---|---:|---| |近位置最大记录负载电流|$0.23$|mA| |3 cm 刻度最大记录负载电流|$0.08$|mA| |近位置回路相对差最大值|$70.378788$|%| 共同 1 kΩ 负载下,四个位置电流分别为 0.22、0.08、0.05、0.05 mA。端电压与图示串联回路预测存在明显差异,分析从负载电流和回路一致性展开;器件端点参数需要对应的开路、短路测量。 ## 把负载响应与回路诊断放在同一视野 ![共同 1 kΩ 标记负载下的取样换算电流与灯杆刻度](assets/readme-current_distance_common_load.png) 图 2 共同 1 kΩ 标记负载下的取样换算电流与灯杆刻度

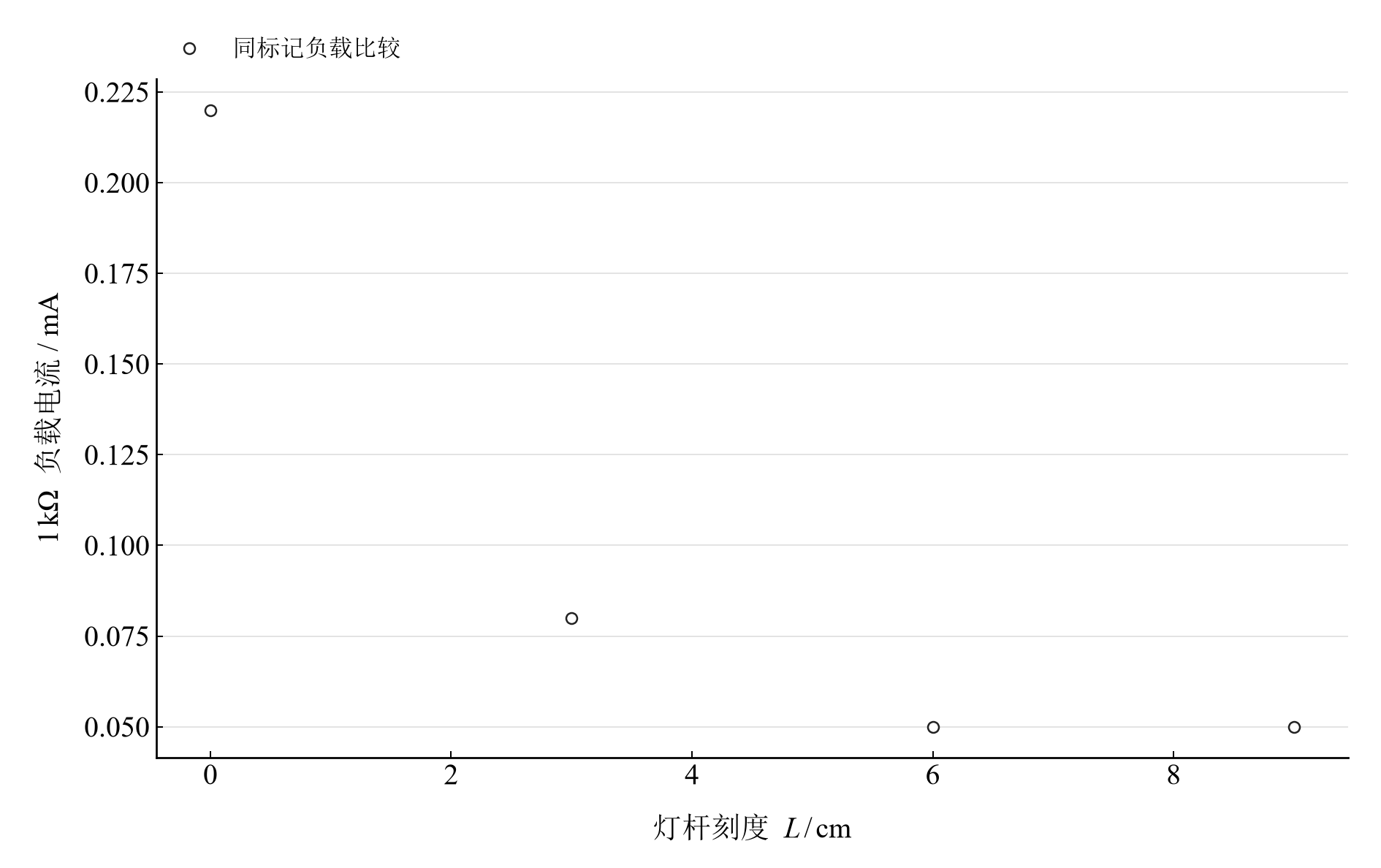

近位置十四个负载的端电压记录减串联回路预测 a=10 的理想单二极管归一化电流–电压模型
图 3

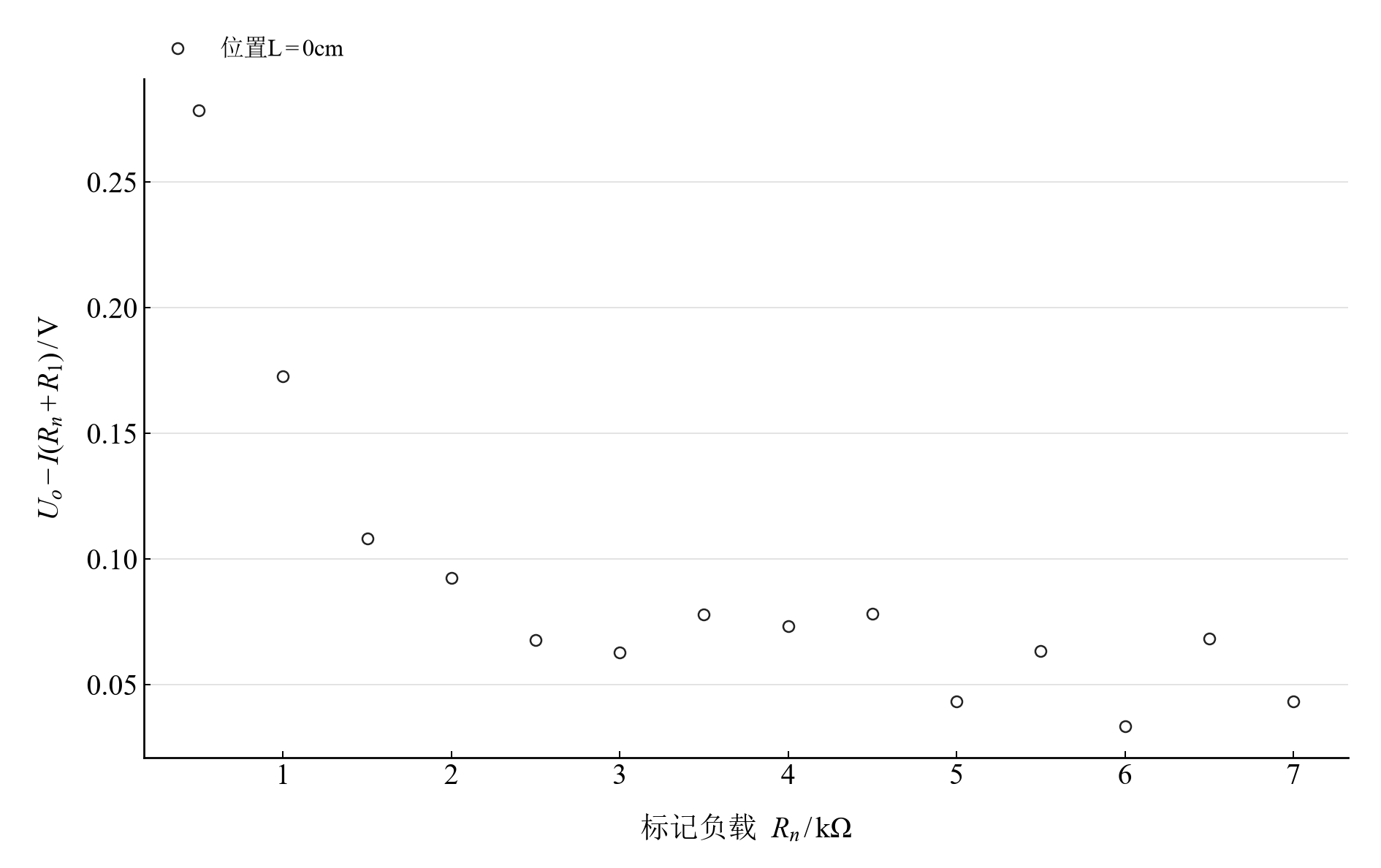

近位置十四个负载的端电压记录减串联回路预测
图 4

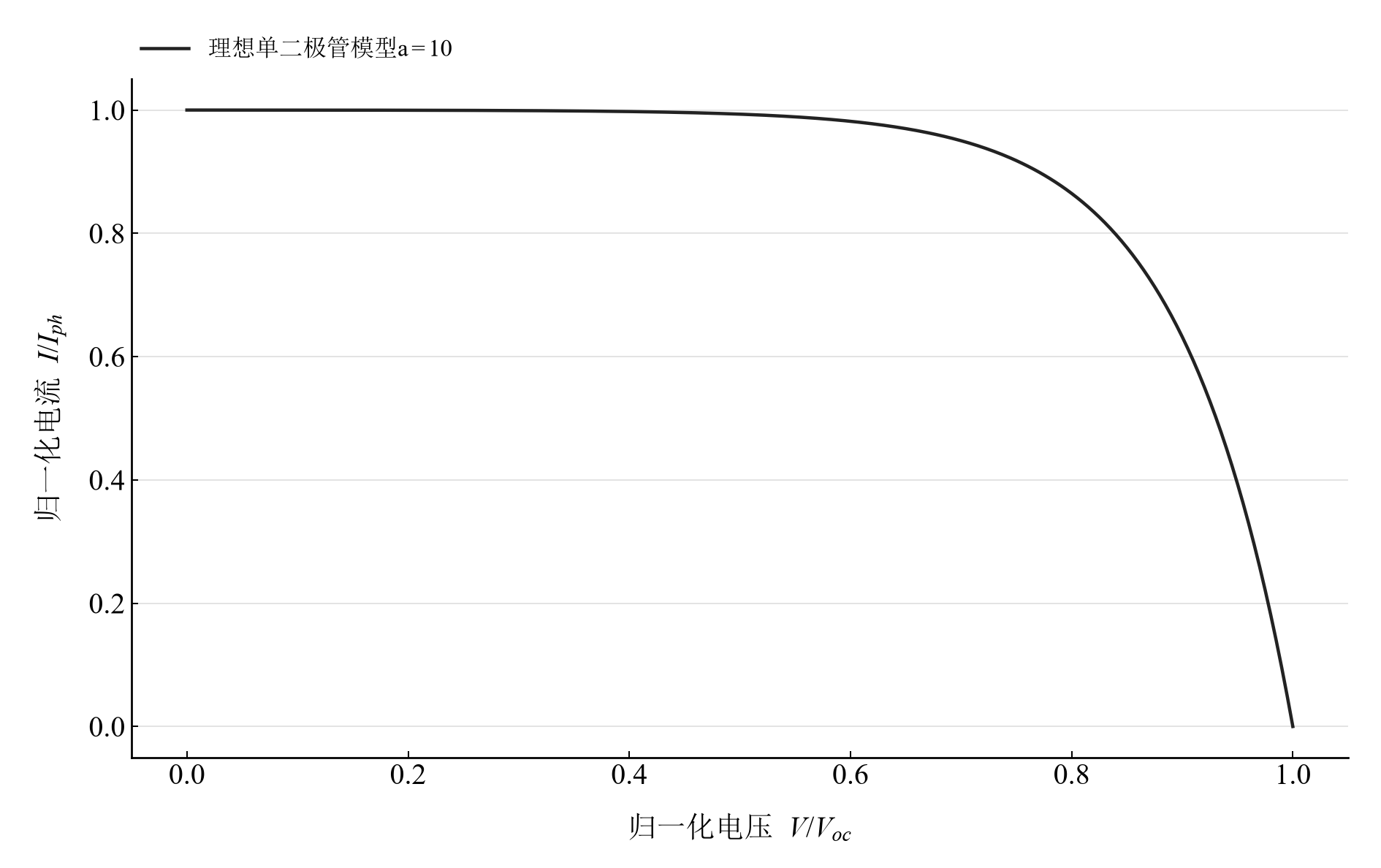

a=10 的理想单二极管归一化电流–电压模型
第一幅比较同负载读数,第二幅定位原记录的回路差,第三幅解释理想模型形状。灯杆刻度用于区分位置条件,照度关系需由照度测量建立。 ## 在 Notebook 中探索 |操作|参数与范围|观察什么| |---|---|---| |切换灯杆位置|在 0、3、6、9 cm 记录之间选择|同时比较端电压–电流记录和负载回路差| |改变理想模型参数|选择 $a=5,10,15$|观察归一化曲线弯曲程度与开路端附近的变化| [HTML 阅读版](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/photosensor/notebooks/analysis.html) 包含上述控件;[Jupyter](notebooks/analysis.ipynb) 与 [Wolfram Notebook](../../../notebook/paclets/PhotosensorLab/Notebooks/PhotosensorLab.nb) 沿报告章节展开公式、数据处理和模型计算。 建议按以下顺序阅读: 1. 先由 10 Ω 取样电阻复算一组电流,注意 mV 与 mA 的对应。 2. 在不同灯杆位置之间切换,联合查看原记录和回路电压差。 3. 转到理想模型,用无量纲参数比较曲线形状,再阅读实测条件。 ## 在本机打开 环境安装与字体设置见[使用指南](../../../docs/usage.md)。在仓库根目录启动本实验: ```powershell .\.venv\Scripts\python.exe -m jupyterlab experiments/course-03/photosensor/notebooks/analysis.ipynb ``` 安装 Paclet 后,通过包入口打开 Wolfram Notebook。将安装路径改为本机仓库所在位置: ```wolfram PacletInstall["D:/general-physics-lab/notebook/paclets/PhotosensorLab/dist/PhotosensorLab-0.1.0.paclet"]; Needs["PhotosensorLab`"]; PhotosensorLab`OpenNotebook[] ``` ## 数据与计算实现 |内容|入口| |---|---| |规范观测数据|[measurements.csv](data/measurements.csv)| |单位、参数与模型条件|[experiment.json](experiment.json)| |Python 计算模块|[photosensor.py](../../../src/physicslab/experiments/photosensor.py)| |Wolfram 计算实现|[analysis.wl](../../../notebook/paclets/PhotosensorLab/Kernel/analysis.wl)| |计算结果与数表|[python.json](results/python.json)| |数据来源与整理记录|[provenance.json](data/provenance.json)| [返回课程目录](../README.md) · [浏览全部实验](../../../README.md)
