[普通物理实验 3](../README.md) · [项目首页](../../../README.md) · [使用指南](../../../docs/usage.md) [在线虚拟实验](https://hnnuyuxuan.github.io/general-physics-lab/simulations/rlc-resonance/) · [模型依据与参数来源](../../../docs/rlc-resonance-model-evidence.md) # RLC 串联电路谐振特性的研究 **从谐振峰到半功率带宽,看清电路的频率选择性。** 固定电感,使用两种电容与两个电阻设置扫描频率。由电阻电压观测定位峰值、插值半功率交点,再将带宽品质因数与谐振元件电压比放在一起比较。 [读实验报告](report/report.md) · [浏览器交互](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/rlc-resonance/notebooks/analysis.html) · [Python 笔记本](notebooks/analysis.ipynb) · [Wolfram 笔记本](../../../notebook/paclets/RLCResonanceLab/Notebooks/RLCResonanceLab.nb)  图 1 扫描频率记录电压 → 定位半功率交点 → 由带宽比较选择性 ## 选择你的入口 |用途|入口|打开方式| |---|---|---| |阅读原理、记录与结论|[Markdown 实验报告](report/report.md) · [排版阅读版](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/rlc-resonance/report/report.html)|GitHub、Markdown 阅读器或本地浏览器| |改变参数、查看曲线响应|[HTML 交互阅读版](https://hnnuyuxuan.github.io/general-physics-lab/experiments/course-03/rlc-resonance/notebooks/analysis.html)|直接在线打开,也可下载到本机| |运行 Python 计算与探索|[Jupyter Notebook](notebooks/analysis.ipynb)|JupyterLab 或 VS Code| |运行原生数学排版与交互计算|[Wolfram Notebook](../../../notebook/paclets/RLCResonanceLab/Notebooks/RLCResonanceLab.nb) · [Paclet 安装包](../../../notebook/paclets/RLCResonanceLab/dist/RLCResonanceLab-0.1.0.paclet)|Wolfram 前端| |对照源实验记录|[源报告 PDF](../../../pdf/course-03/11RLC串联电路谐振特性的研究/实验报告-RLC串联电路谐振特性的研究实验报告.pdf)|GitHub 或 PDF 阅读器| ## 从记录到计算 电感 $L=100\ \mathrm{mH}$,电容分别为 0.2、0.1 μF;第一组有二十个频率点,第二组有十一个。每点同时保留两个电阻设置的电压,另有谐振点电感和电容电压。 半功率交点采用各曲线峰值电压的 $1/\sqrt2$ 阈值,以相邻观测线性插值。理想模型采用恒幅稳态串联 RLC,品质因数扫描改变模型的选择性。 $$ f_0=\frac1{2\pi\sqrt{LC}},\qquad B=f_2-f_1,\qquad Q_B=\frac{f_{peak}}B. $$ 表 1 关键计算结果 |计算量|数值|单位| |---|---:|---| |0.2 μF、R₁ 观测峰值频率|$1100$|Hz| |0.1 μF、R₁ 观测峰值频率|$1580$|Hz| |0.2 μF、R₁ 带宽品质因数|$15.223416$|1| |0.2 μF、R₂ 带宽品质因数|$10.956965$|1| 电容减半时观测峰值移向高频;两组中 R₁ 的带宽更窄、品质因数更大。电压比法以约 1 V 源电压为条件,与带宽法分别呈现其估计。 ## 并读谐振峰、带宽与理想选择性  图 2 0.2 μF、R₁ 设置下的电阻电压频响观测
![]() |
![]() |

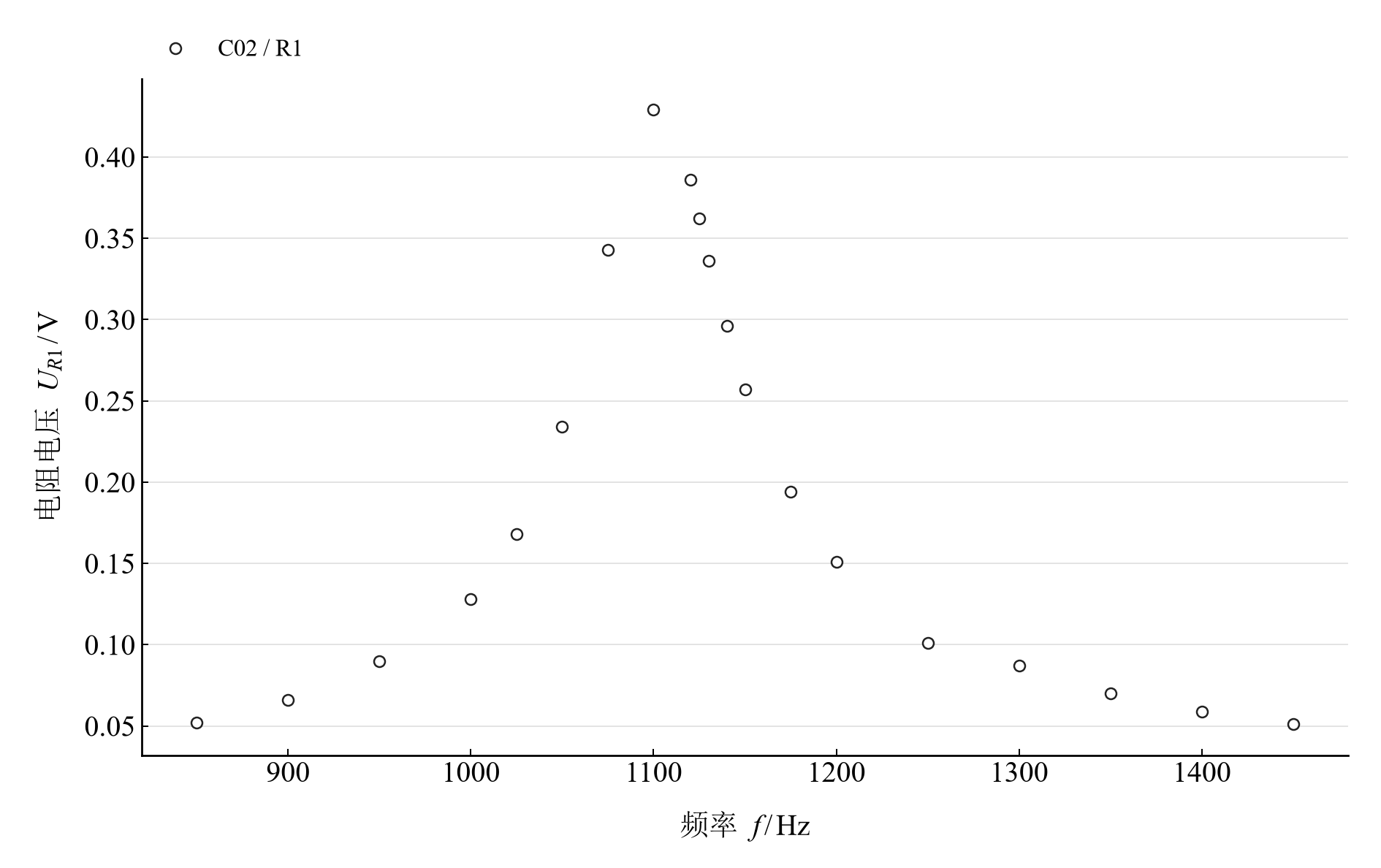

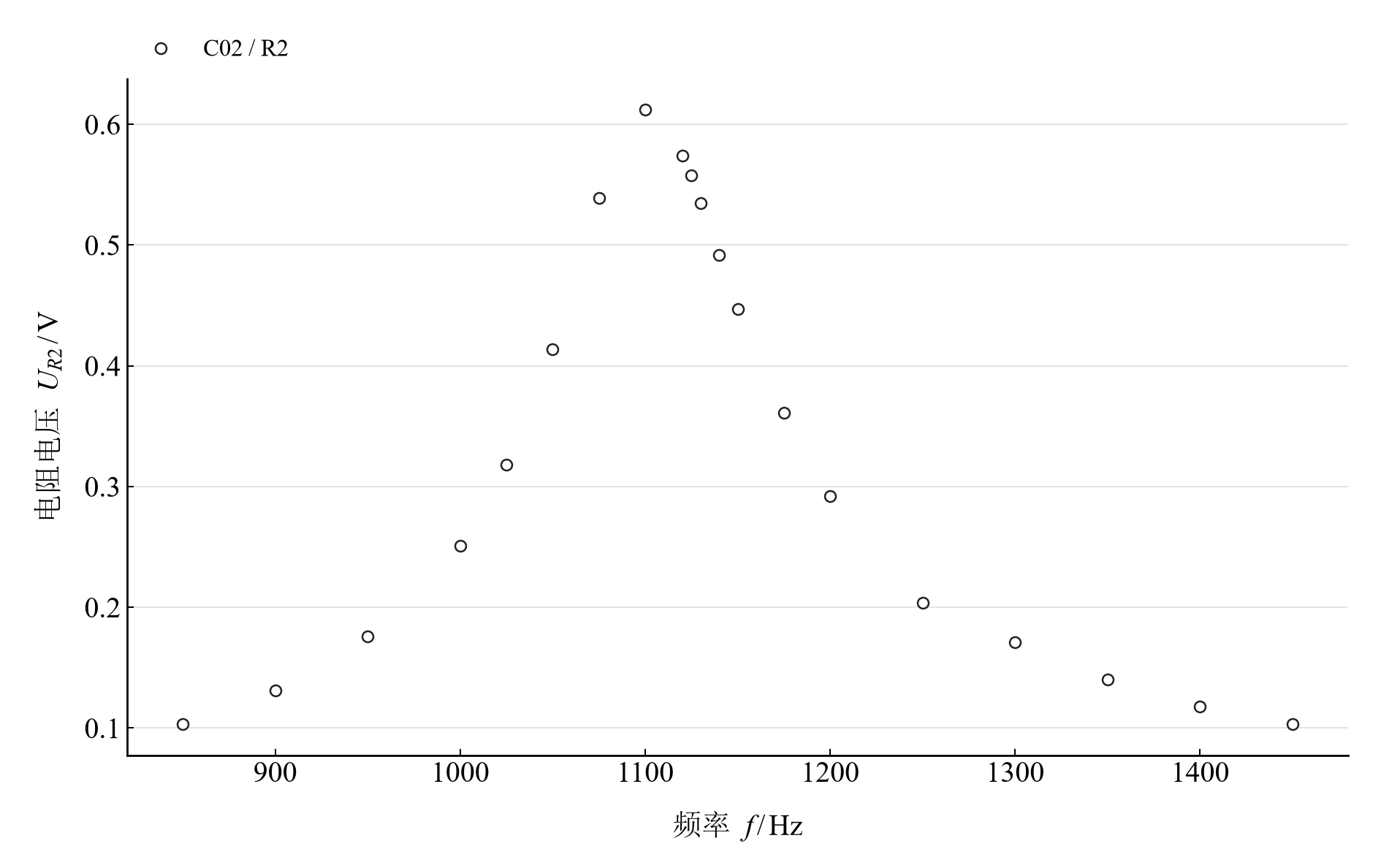

| 图 3 0.2 μF、R₂ 设置下的电阻电压频响观测 |

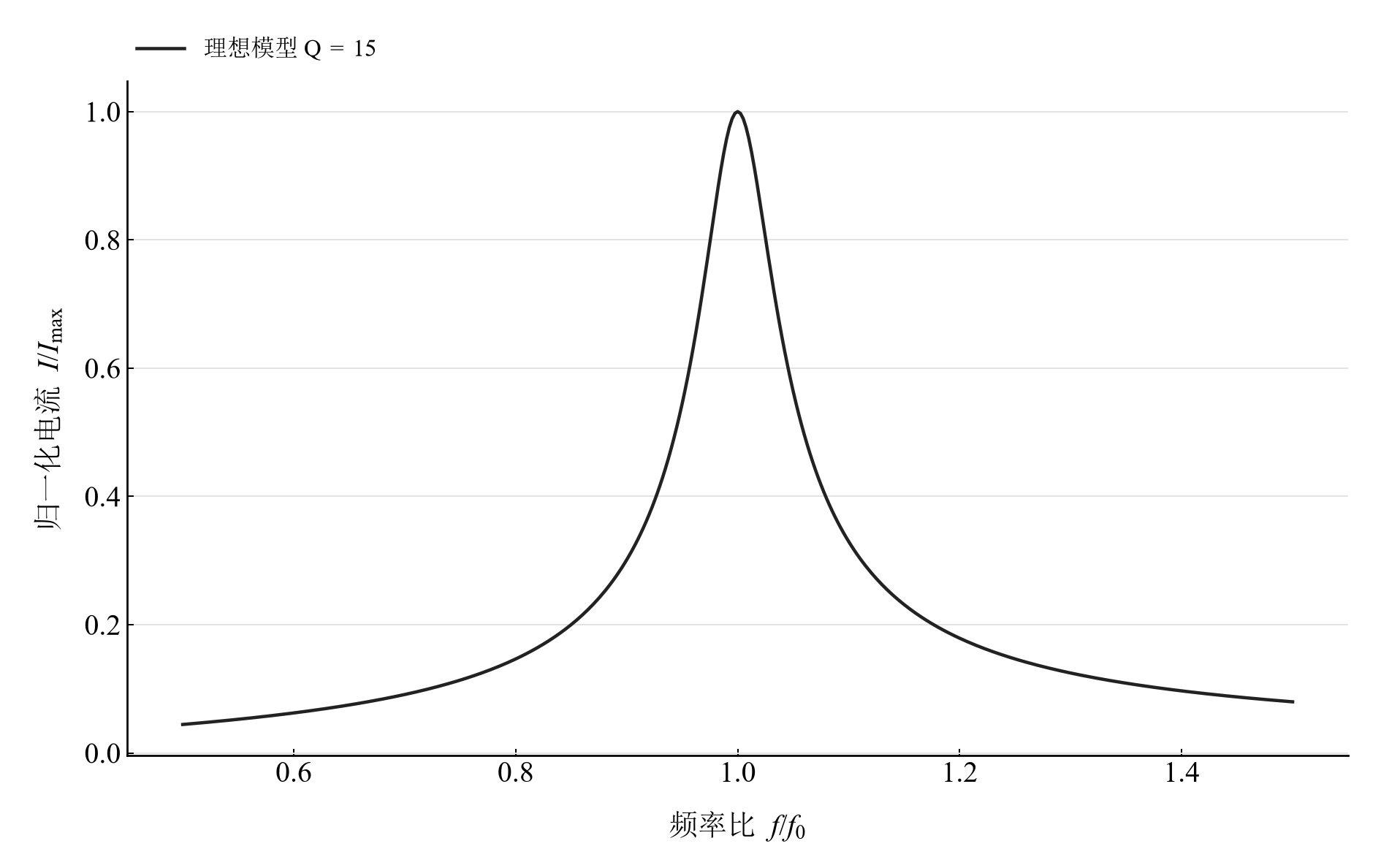

图 4 Q=15 的理想串联 RLC 归一化幅频模型 |
