# DPI屏幕参数配置
## 屏幕参数配置讲解
### **DPI/RGB接口**
RGB LCD 液晶屏一般有两种数据同步方式，一种是行场同步模式（HV Mode），另一种是数据使能
同步模式（DE Mode）。当选择行场同步模式时，行同步信号（HSYNC）和场同步信号（VSYNC）作为数据的同步
信号，此时数据使能信号（DE）必须为低电平。
当选择 DE 同步模式时，LCD 的 DE 信号作为数据的有效信号，本例图中DE
信号所示。只有同时扫描到帧有效显示区域和行有效显示区域时，DE 信号才有效（高电平）。当选择 DE
同步模式时，此时行场同步信号 VS 和 HS 必须为高电平。
由于 RGB LCD 液晶屏一般都支持 DE 模式，不是所有的 RGB LCD 液晶屏都支持 HV 模式，因此本章
采用 DE 同步的方式介绍驱动 LCD 液晶屏。
```c
static LCDC_InitTypeDef lcdc_int_cfg =
{
.lcd_itf = AUTO_SELECTED_DPI_INTFACE,
/*
DPI的clk频率选择，频率为hcpu主频分频后的频率，比如hcpu主频240Mhz，能够得到的频率只能为40/48/60/80,如果设置62Mhz，实际会设置为60Mhz
*/
.freq = 48 * 1000 * 1000,
/*
DPI接口输出的颜色格式
1. LCDC_PIXEL_FORMAT_RGB565为常见的RGB565色
2. LCDC_PIXEL_FORMAT_RGB888为常见的RGB888色
*/
.color_mode = LCDC_PIXEL_FORMAT_RGB888,
.cfg = {
.dpi = {
.PCLK_polarity = 0, /* 选择DPI波形中Pclk（像素时钟信号线）的极性 */
.DE_polarity = 0, /* 选择DPI波形中DE（数据使能信号）的极性 */
.VS_polarity = 1, /* 选择DPI波形中VS（V sync 场同步信号）的极性 */
.HS_polarity = 1, /* 选择DPI波形中HS（H sync 行同步信号）的极性 */
.VS_width = 2, /* 选择VS（场同步信号）持续的宽度，单位为（几个HS波形） */
.HS_width = 2, /* 选择HS（行同步信号）持续的宽度，单位为（几个Pclk波形） */
.VBP = 23, /* VBP（V back porch 帧显示后沿或后肩）的宽度，单位为（几个HS波形） */
.VAH = 600, /* 选择屏的垂直高度，单位为（行） */
.VFP = 12, /* VFP（V front proch 帧显示前沿或前肩）的宽度，单位为（几个HS波形）*/
.HBP = 160, /* HBP（H back porch 行显示后沿或后肩）的宽度，单位为（几个Pclk波形）*/
.HAW = 1024, /* 选择屏的水平宽度，单位为（列） */
.HFP = 160, /* HFP（H front porch 行显示前沿或前肩）的宽度，单位为（几个Pclk波形）*/
.interrupt_line_num = 1,
},
},
};
```

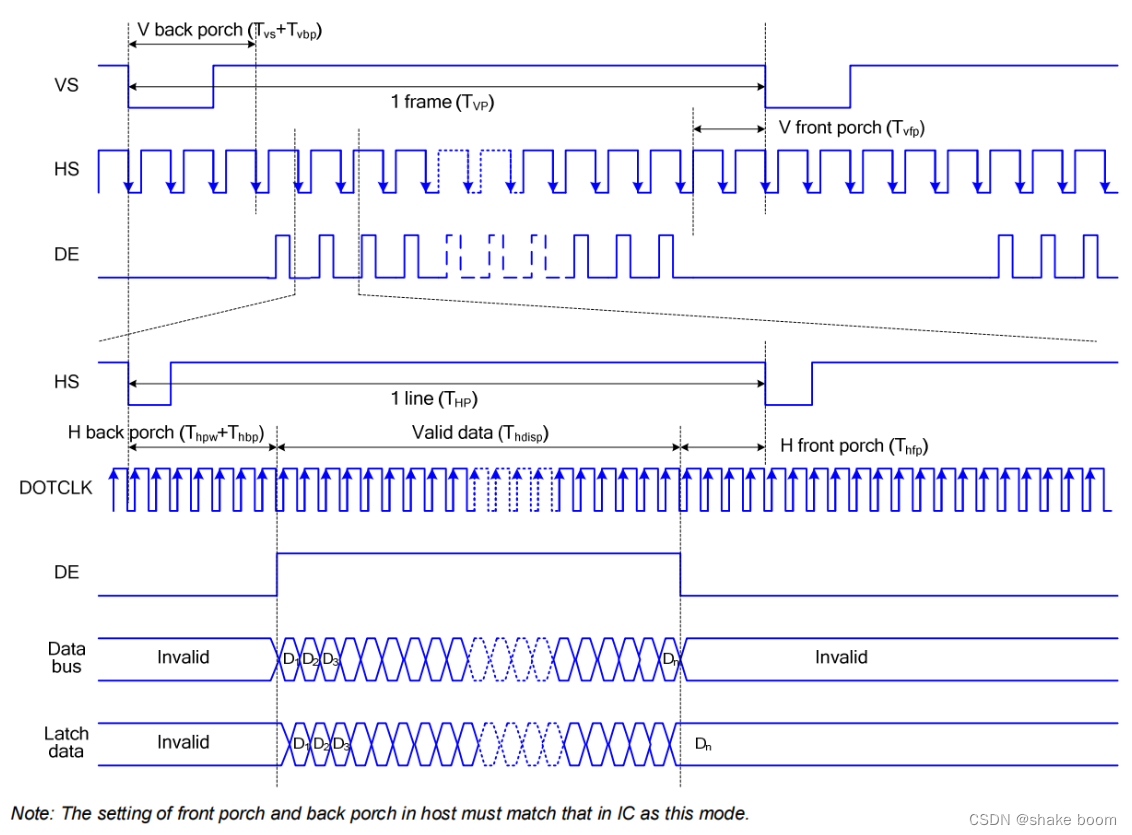

按照上面的PCLK,DE,VS,HS的极性配置,可以输出对应下图所示的波形：
[参考文章：](https://blog.csdn.net/weixin_50965981/article/details/134496428)https://blog.csdn.net/weixin_50965981/article/details/134496428
***
## 带宽要求
DPI屏幕的刷屏对framebuffer所在的RAM的读取稳定性有要求，所以尽量保证这块RAM只有刷屏操作，没有其他操作（比如一些频繁访问的全局变量、线程栈、或者其他DMA会访问的buffer等），否则可能会导致显示出现异常：包括出现一些黑线、屏幕右侧出现抖动等。
一般来说SRAM的带宽是足够的，不需要单独指定，但是PSRAM的带宽可能会不满足，所以如果刷屏buffer在PSRAM上时，最好满足前面说的条件。

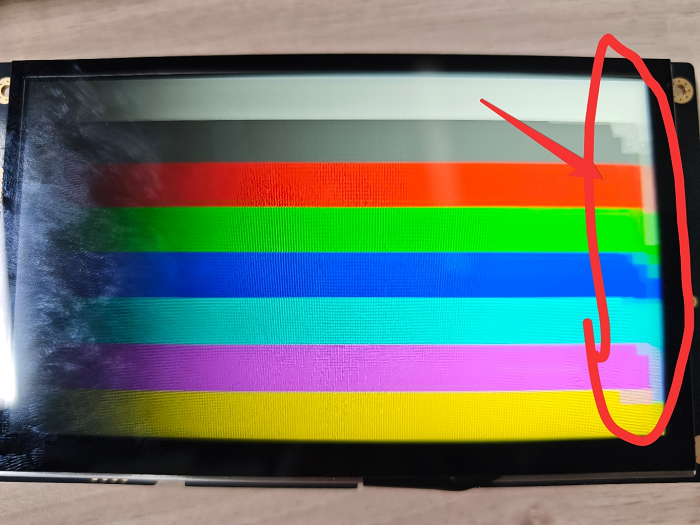

如图所示，就是buffer放在PSRAM上面，带宽不够时闪现的画面（带宽不够是因为有CPU在填充PSRAM内下一帧的framebuffer）
## DPI_AUX模式的使用限制
如果你的屏幕宽度≤512像素，则不会使用该模式，就不需要关心这部分。
如果你的屏幕宽度≤1024像素, 并且使用的是58x芯片，也不需要关心这部分。
### 什么是DPI_AUX
对DPI屏幕接口的宏`AUTO_SELECTED_DPI_INTFACE` 实际会根据芯片和屏幕宽度自动选择以下2种模式：
- **DPI模式**
LCD控制器原生模式，支持的屏幕最大宽度：58x下是1024，其他是512。
- **DPI_AUX模式**
针对超出LCD控制器原生模式宽度的屏幕而做的辅助模式。
### 使用限制
当使用DPI_AUX模式时，有以下使用限制：
#### 一、不能打开自动降系统主频（BSP_PM_FREQ_SCALING）
自动降频会影响硬件刷新机制的运行，在关闭屏幕后才可以降频。
#### 二、Framebuffer 必须是全屏且行数为偶数
#### 三、以下数组需要放在SRAM，但是不能是retention-SRAM段
drv_lcd.c中的ramless_code，sram_data0，sram_data1
* 55x 避免放在0x00020000 ~ 0x00030000
* 56x 避免放在0x20000000 ~ 0x20020000
:::{note}
SDK 2.2.4之后，这部分数组改成了从系统堆里面自动分配一个非Retention-SRAM的内存。
:::
#### 四、刷屏期间需要一直占用如下硬件模块：
56x:
1. 普通DMA的一个channel(可配置，默认DMA1-CH5）
2. EXTDMA
3. PTC模块
4. BUSMONITOR
5. BTIM2
55x:
1. 普通DMA的一个channel(可配置，默认DMA1-CH8）
2. EXTDMA
3. PTC模块
4. BUSMONITOR
5. BTIM1, BTIM2
SDK 2.5以前的代码不会自动分配可用的DMA channel，需要自己手动分配.
在bf0_hal_lcdc.c中，由两个宏决定使用DMA1里面的哪个channel(例如使用DMA1的channel7)：
```c
#define p_DMACH0 DMA1_Channel7
#define PTC_DMACH0_TC PTC_HCPU_DMAC1_DONE7
```
```{caution}
1. 对于NAND系统需要打开PSRAM_CACHE_WB，避免EXTDMA使用冲突
2. 避免使用lvgl lv_scheme0 (LV_FRAME_BUF_SCHEME_0)，避免EXTDMA使用冲突
3. 避免使用sifli_memcpy,sifli_memset，避免EXTDMA使用冲突
4. 在dma_config.h 中要根据目前SPI\UART\I2C\I2S 等模块的dma channel使用情况，避免DMA channel冲突
```
