**开篇综述：**
场景制作已经越来越复杂，要求也越来越高，已经不是场景美术就能完成效果生产的了。比如大世界（面积几平方公里甚至几十平方公里），云海大气模拟，物理海洋模拟，沙漠戈壁，雨林等。而这些工作是技术美术和图形程序需要完成的。
环境模拟篇将专注于研究游戏中各种环境的模拟，天空大气，海洋，沙漠，草原，大世界地形开发等。环境模拟包括效果，优化，环境交互等内容。
------
这篇将研究体积云天空的内容。将由浅入深解决大气天空开发过程中的想法，理论知识，实际动手实现等。要想模拟天空效果主要模拟的有以下几部分。
## **（1）收集准备**
在环境模拟之前，必须要先找到目标参考。我选了下面这个比较有代表性的
我把天空模拟分为以下几个部分：
【1】大规模云海，包括云海的运动，光照着色，光线散射
【2】天空的颜色变化，远景
【3】云层下的景物
首先来研究下最难的云层模拟。我把天空的云层分为四个部分
**高云族**
- [卷云](https://link.zhihu.com/?target=https%3A//zh.wikipedia.org/wiki/%25E5%258D%25B7%25E4%25BA%2591)（Ci, *Cirrus*）：常呈丝条状、羽毛或马尾状、钩状、片状、砧状等。
- [卷积云](https://link.zhihu.com/?target=https%3A//zh.wikipedia.org/wiki/%25E5%258D%25B7%25E7%25A7%25AF%25E4%25BA%2591)（Cc, *Cirrocumulus*）：似鳞片或球状细小云块。
- [卷层云](https://link.zhihu.com/?target=https%3A//zh.wikipedia.org/wiki/%25E5%258D%25B7%25E5%25B1%2582%25E4%25BA%2591)（Cs, *Cirrostratus*）：呈薄幕状。
**中云族**
**中云**于2500ｍ至6000m的高空形成。它们是由[过度冷冻](https://link.zhihu.com/?target=https%3A//zh.wikipedia.org/wiki/%25E9%2581%258E%25E5%2586%25B7)的小水点组成。
**低云**是在2500ｍ以下的大气中形成。
**直展云族**
- [积云](https://link.zhihu.com/?target=https%3A//zh.wikipedia.org/wiki/%25E7%25A7%25AF%25E4%25BA%2591)（Cu, *Cumulus*）：积云如同棉花团，云体垂直向上发展，常见于上午，午间发展最旺盛，并于午后开始逐渐消散。
- [积雨云](https://link.zhihu.com/?target=https%3A//zh.wikipedia.org/wiki/%25E7%25A7%25AF%25E9%259B%25A8%25E4%25BA%2591)（Cb, *Cumulonimbus*）：由积云发展而来，伴随雷暴与阵雨，云体高耸，顶部常呈花菜状或砧状，云底阴暗。
------
## **（2）云层模拟的方法**
现在业内模拟云层主要有两种方法
（1）模型法
（2）Raymarching

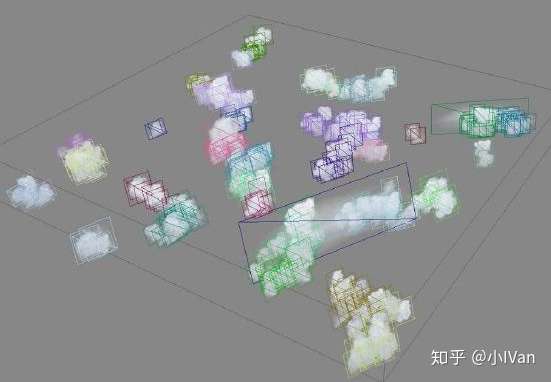

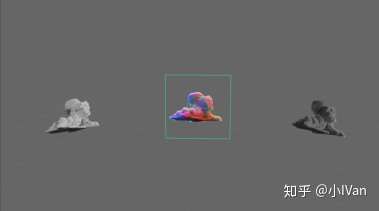

模型法一般适用于非常风格化的游戏。
这种方法制作云好处是方便艺术家控制，坏处就是光影变化麻烦，需要制作一些非常trick的shading mode，而且面数要求极高，要是模拟大规模云海就十分吃力了。除此以外，云海的运动也没办法模拟，因为模型是定死的。
下面是我的生成方式：

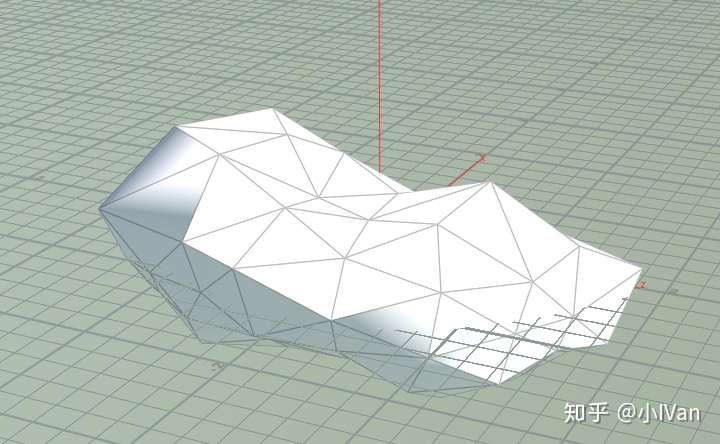

先生成一个简单的模型

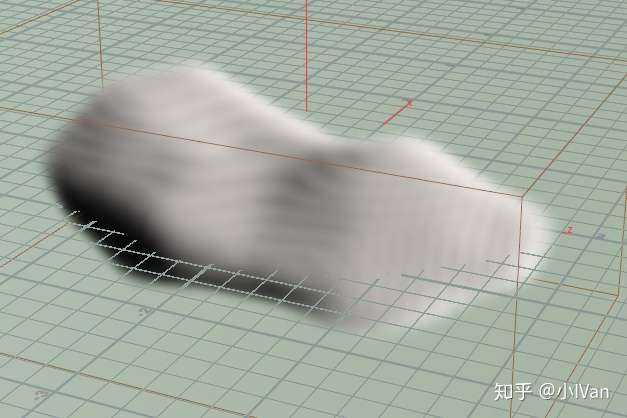

由这个模型生成体积云

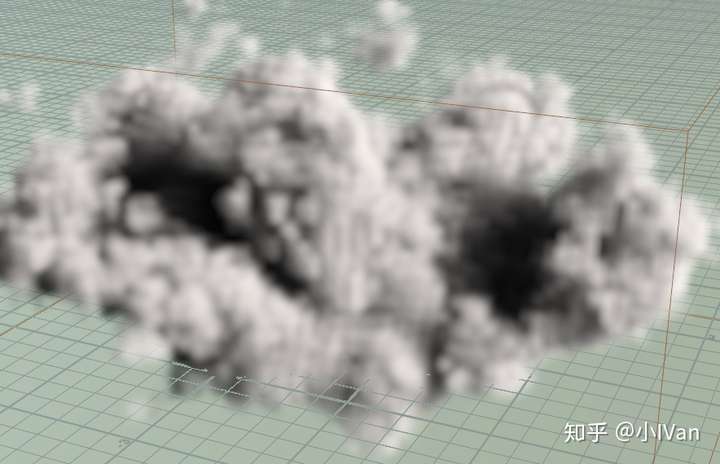

加上噪波
然后再把它转成模型

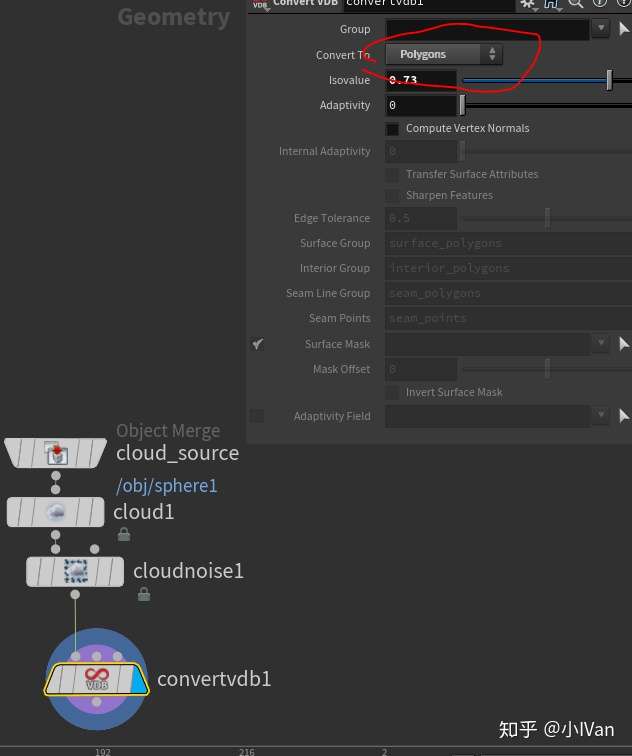

我的节点如下

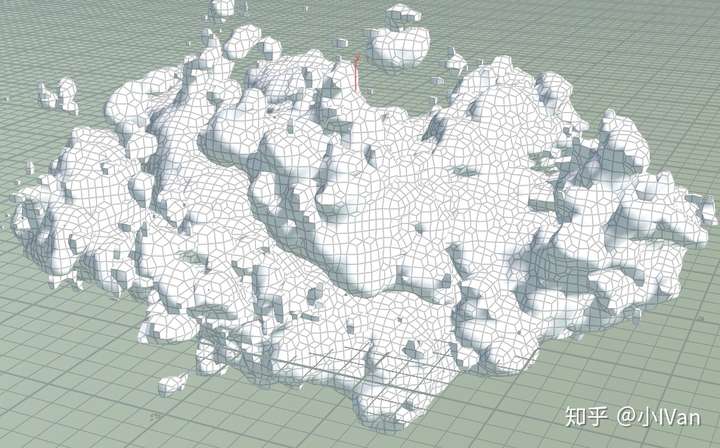

可以看到模型的面数巨高，综合考虑下来这种方法有很多局限的地方。所以现在的3A游戏都采用Ray Marching的方法。如果对RayMarching不熟悉可以看我之前的Ray Marching系列文章
[小IVan：Begin ray marching in unreal engine 4【第一卷：在材质编辑器中启程】](https://zhuanlan.zhihu.com/p/36759481)
[Begin ray marching in unreal engine 4【第二卷：开始加入光照】](https://zhuanlan.zhihu.com/p/36787006)
[Begin ray marching in unreal engine 4【第三卷：更多图形更复杂的光照】](https://zhuanlan.zhihu.com/p/36788227)
[Begin ray marching in unreal engine 4【第四卷：虚幻4中的MetaBall】](https://zhuanlan.zhihu.com/p/37055827)
[Begin ray marching in unreal engine 4【第五卷：3D体纹理云】](https://zhuanlan.zhihu.com/p/37308462)
RayMarching模拟云的话主要会使用两种办法，一种是程序化3D噪波生成体积场，一种是使用3D体纹理的方式生成体积场。3D体纹理可以在Houdini中方便创建，而且可以方便艺术家控制效果。3D噪波生成的体积场适合做大规模大范围层云。后面的文章就将围绕这两个方法来实现天空模拟。首先先来研究下程序化3D噪波模拟层云。

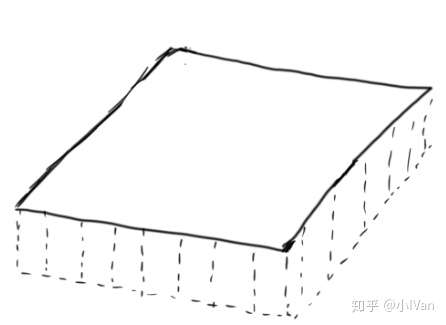

首先我们定义一个层云的高度场

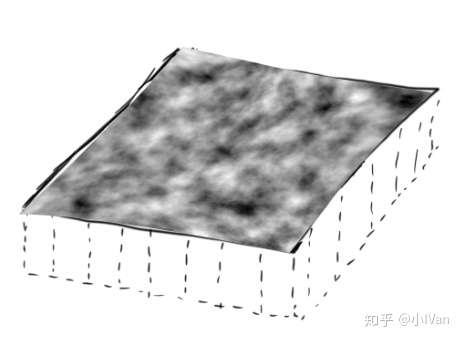

然后在其表面铺上噪波扰动这个表面

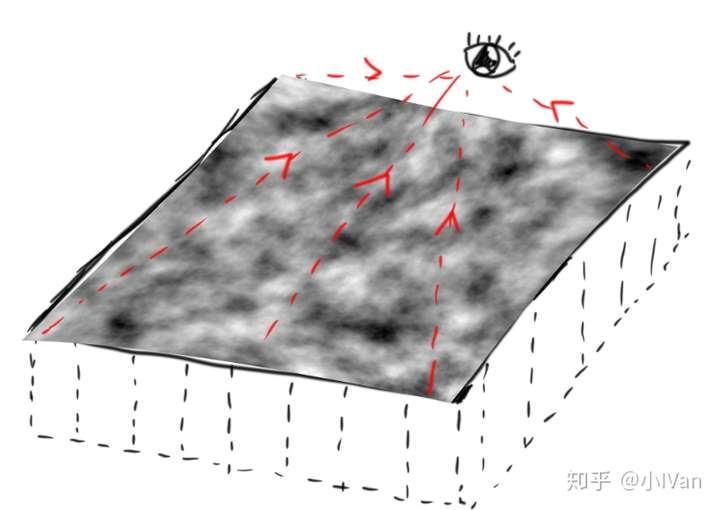

然后从视角最远处反向向摄像机方向积分浓度
下面是我做的几个效果：
（扭曲RayDirection的结果，可以做出暴风内部的效果）
（正常情况）
下面是我的代码：
```text
#define NUM_STEPS 200
#define NUM_NOISE_OCTAVES 4
#define HEIGHT_OFFSET 1.5
#define USE_TEXTURE false
#define WHITE_NOISE_GRID_SIZE 256.0
#define HASHSCALE1 443.8975
// 1 out, 2 in...
float hash12(float2 p)
{
float3 p3 = frac(p.xyx * HASHSCALE1);
p3 += dot(p3, p3.yzx + 19.19);
return frac((p3.x + p3.y) * p3.z);
}
// NOTE: the bilinear interpolation is important! without it, the clouds look blocky.
// You can see this by returning noise00 or by having the texture use the "nearest" filter
float BilinearInterpolateWhiteNoise (float2 uv)
{
uv = frac(uv);
float2 uvPixels = uv * WHITE_NOISE_GRID_SIZE;
float2 uvFrac = uvPixels - floor(uvPixels);
float2 uvDiscreteFloor = floor(uvPixels) / WHITE_NOISE_GRID_SIZE;
float2 uvDiscreteCeil = ceil(uvPixels) / WHITE_NOISE_GRID_SIZE;
float noise00 = hash12(float2(uvDiscreteFloor.x, uvDiscreteFloor.y));
float noise01 = hash12(float2(uvDiscreteFloor.x, uvDiscreteCeil.y ));
float noise10 = hash12(float2(uvDiscreteCeil.x , uvDiscreteFloor.y));
float noise11 = hash12(float2(uvDiscreteCeil.x , uvDiscreteCeil.y ));
float noise0_ = lerp(noise00, noise01, uvFrac.y);
float noise1_ = lerp(noise10, noise11, uvFrac.y);
float noise = lerp(noise0_, noise1_, uvFrac.x);
return noise;
}
float RandomNumber (in float3 position)
{
// NOTE: the ceil here is important interestingly. it makes the clouds look round and puffy instead of whispy in a glitchy way
float2 uv = (position.yz + ceil(position.x)) / float(NUM_STEPS);
return BilinearInterpolateWhiteNoise(uv);
}
float4 mainImage(float2 fragCoord, float2 iResolution, float iTime, float3 rd, float3 ro, float3 wpos)
{
float4 fragColor = float4(1,1,1,1);
float3 direction = rd;
//float3 direction = float3(0.8, fragCoord - 0.8);
float3 skyColor = float3(0.6, 0.7, 0.8);
float3 pixelColor = skyColor;
for (int rayStep = 0; rayStep < NUM_STEPS; rayStep++)
{
float3 position = 0.05 * float(NUM_STEPS - rayStep) * direction + ro * 0.001;
position.xy += iTime;
float noiseScale = 0.5;
float signedCloudDistance = position.z + HEIGHT_OFFSET;
for (int octaveIndex = 0; octaveIndex < NUM_NOISE_OCTAVES; ++octaveIndex)
{
position *= 2.0;
noiseScale *= 2.0;
signedCloudDistance -= RandomNumber(position) / noiseScale;
}
if (signedCloudDistance < 0.0)
pixelColor += (pixelColor - 1.0 - signedCloudDistance * skyColor.zyx) * signedCloudDistance * 0.4;
}
fragColor.rgb = pixelColor;
fragColor.a = 1.0;
return fragColor;
}
```
可以看到云大体上感觉出来了，不过有个明显的问题就是噪波不连续。
为了解决这个噪波不连续的问题，我们需要深入理解噪波的生成原理。下面是我之前做的噪波专题的文章
[小IVan：虚幻4渲染编程（程序化纹理篇）【第一卷：UnrealSubstance工具节点搭建---噪波】](https://zhuanlan.zhihu.com/p/47959352)
我重新使用Value Noise来生成云层的体积场。下面是使用新噪波后的效果
（考虑到视频大小我压得有点狠，视频有点糊）
可以看到云层不再有不连续问题
代码如下：
```text
#define NUM_STEPS 200
#define NUM_NOISE_OCTAVES 4
#define HEIGHT_OFFSET 1.5
#define USE_TEXTURE false
#define WHITE_NOISE_GRID_SIZE 256.0
#define HASHSCALE1 443.8975
#if 0
// 1 out, 2 in...
float Noise(float3 p)
{
float3 p3 = frac(p.xyz * HASHSCALE1);
p3 += dot(p3, p3.yzx + 19.19);
return frac((p3.x + p3.y) * p3.z);
}
#endif
float hash(float3 p)
{
p = frac(p * 0.3183099 + 0.1);
p *= 17.0;
return frac(p.x * p.y * p.z * (p.x + p.y + p.z));
}
float Noise(in float3 x)
{
float3 p = floor(x);
float3 f = frac(x);
f = f * f * (3.0 - 2.0 * f);
return lerp(lerp(lerp( hash(p + float3(0,0,0)),
hash(p + float3(1,0,0)),f.x),
lerp( hash(p + float3(0,1,0)),
hash(p + float3(1,1,0)),f.x),f.y),
lerp(lerp( hash(p + float3(0,0,1)),
hash(p + float3(1,0,1)),f.x),
lerp( hash(p + float3(0,1,1)),
hash(p + float3(1,1,1)),f.x),f.y),f.z);
}
// NOTE: the bilinear interpolation is important! without it, the clouds look blocky.
// You can see this by returning noise00 or by having the texture use the "nearest" filter
float BilinearInterpolateWhiteNoise (float3 uv)
{
uv = frac(uv);
float3 uvPixels = uv * WHITE_NOISE_GRID_SIZE;
float3 uvFrac = uvPixels - floor(uvPixels);
float3 uvDiscreteFloor = floor(uvPixels) / WHITE_NOISE_GRID_SIZE;
float3 uvDiscreteCeil = ceil(uvPixels) / WHITE_NOISE_GRID_SIZE;
float noise00 = Noise(float3(uvDiscreteFloor.x, uvDiscreteFloor.y, uvDiscreteFloor.z));
float noise01 = Noise(float3(uvDiscreteFloor.x, uvDiscreteCeil.y ,uvDiscreteCeil.z));
float noise10 = Noise(float3(uvDiscreteCeil.x , uvDiscreteFloor.y, uvDiscreteFloor.z));
float noise11 = Noise(float3(uvDiscreteCeil.x , uvDiscreteCeil.y, uvDiscreteCeil.z));
float noise0_ = lerp(noise00, noise01, uvFrac.y);
float noise1_ = lerp(noise10, noise11, uvFrac.z);
float noise2_ = lerp(noise10, noise11, uvFrac.x);
float noise = lerp(lerp(noise0_, noise1_, uvFrac.x), noise2_, uvFrac.y);
return noise;
}
float RandomNumber (in float3 position)
{
// NOTE: the ceil here is important interestingly. it makes the clouds look round and puffy instead of whispy in a glitchy way
float3 uv = (position.yzx + ceil(position.x)) / float(NUM_STEPS);
//return BilinearInterpolateWhiteNoise(uv);
return Noise(position);
}
float4 mainImage(float2 fragCoord, float2 iResolution, float iTime, float3 rd, float3 ro, float3 wpos)
{
float4 fragColor = float4(1,1,1,1);
float3 direction = rd;
//float3 direction = float3(0.8, fragCoord - 0.8);
float3 skyColor = float3(0.6, 0.7, 0.8);
float3 pixelColor = skyColor;
for (int rayStep = 0; rayStep < NUM_STEPS; rayStep++)
{
float3 position = 0.05 * float(NUM_STEPS - rayStep) * direction + ro * 0.001;
position.xy += iTime;
float noiseScale = 0.5;
float signedCloudDistance = position.z + HEIGHT_OFFSET;
for (int octaveIndex = 0; octaveIndex < NUM_NOISE_OCTAVES; ++octaveIndex)
{
position *= 2.0;
noiseScale *= 1.6;
signedCloudDistance -= RandomNumber(position) / noiseScale;
}
if (signedCloudDistance < 0.0)
pixelColor += (pixelColor - 1.0 - signedCloudDistance * skyColor.zyx) * signedCloudDistance * 0.4;
}
fragColor.rgb = pixelColor;
fragColor.a = 1.0;
return fragColor;
}
```
至此我们完成了天空模拟的第一部分，后续文章将继续研究天空模拟的剩下部分。
Enjoy it.
------
## **Next：**
小IVan：虚幻4渲染编程（环境模拟篇）【第二卷：体积云天空模拟(2)---3D体纹理低云】
zhuanlan.zhihu.com
------
参考文章
【1】[高效真实的云渲染算法 - effulgent - 博客园](https://link.zhihu.com/?target=http%3A//www.cnblogs.com/effulgent/archive/2008/10/06/real_time_cloud_rendering.html)
【2】[http://killzone.dl.playstation.net/killzone/horizonzerodawn/presentations/Siggraph15_Schneider_Real-Time_Volumetric_Cloudscapes_of_Horizon_Zero_Dawn.pdf](https://link.zhihu.com/?target=http%3A//killzone.dl.playstation.net/killzone/horizonzerodawn/presentations/Siggraph15_Schneider_Real-Time_Volumetric_Cloudscapes_of_Horizon_Zero_Dawn.pdf)
【3】[Lele Feng：游戏中的云海效果是怎样实现的？](https://www.zhihu.com/question/263532694/answer/272148547)
