# 计算节点使用指南 **导读** 为了提升 DolphinDB 在高并发读写场景下的性能与稳定性,DolphinDB 在架构上引入了计算节点 (compute node) 。计算节点接管了数据节点的部分职能,负责响应客户端的请求并返回结果。在架构层面,将集群的计算与存储进行分离,保证数据节点的软硬件资源有效服务于 IO 过程,从而提升集群写入性能与稳定性。同时 DolphinDB 集群管理者可以根据业务需求和集群负载情况,对计算资源和存储资源独立扩展。 本教程将重点介绍计算节点的特性、架构设计、应用实践及运维管理等方面内容,通过原理解析、案例分析来讲解如何部署和使用计算节点。 **面向读者** - 架构师(1-5章) - DolphinDB DBA(第1、2、4章) - 开发工程师 (第1、3章) - 运维工程师 (第1、4章) 包含以下内容: - [第1章 概览](#第1章-概览) - [1.1 为什么引入计算节点](#11-为什么引入计算节点) - [1.2 计算节点简介](#12-计算节点简介) - [1.3 引入计算节点的好处](#13-引入计算节点的好处) - [1.4 计算节点安装](#14-计算节点安装) - [第2章 架构设计](#第2章-架构设计) - [2.1 计算节点的设计和硬件规划](#21-计算节点的设计和硬件规划) - [2.2 单计算节点集群架构](#22-单计算节点集群架构) - [2.3 高可用计算节点集群架构](#23-高可用计算节点集群架构) - [2.4 流计算节点](#24-流计算节点) - [2.5 基于计算节点实例的资源隔离](#25-基于计算节点实例的资源隔离) - [第3章 应用场景](#第3章-应用场景) - [3.1 数据读取](#31-数据读取) - [3.2 数据写入](#32-数据写入) - [3.3 流计算](#33-流计算) - [3.4 机器学习](#34-机器学习) - [第4章 运维](#第4章-运维) - [4.1 集群监控](#41-集群监控) - [4.2 查询监控与SESSION管理](#42-查询监控与session管理) - [4.3 参数设置](#43-参数设置) - [4.4 计算节点扩缩容](#44-计算节点扩缩容) - [第5章 总结](#第5章-总结) # 第1章 概览 ## 1.1 为什么引入计算节点 数据节点可以同时承担计算任务和数据读写任务的执行,对于一些计算任务不重的场景来说,数据节点兼任计算任务没有问题,但是对于计算逻辑较复杂,并发度较高的计算密集场景下,可能会有以下影响: - 对于数据写入的影响:由于密集计算任务会大量消耗 CPU 和内存资源,而数据写入时需要 CPU 来进行数据的预处理和压缩,因此会影响数据写入性能。 - 对于数据读取的影响: 若大量内存被计算任务占用,那么读取数据时,可能因内存不足导致 OOM 异常。 DolphinDB 自版本1.30.14,2.00.1开始支持计算节点,能够有效地解决上述问题。 ## 1.2 计算节点简介 ### 1.2.1 核心特性 计算节点,顾名思义,即执行计算任务的节点,相比于数据节点,有以下2个核心特性: - **不存储分布式表数据** 不存储分布式表数据、元数据文件,是一个轻状态的服务组件。计算节点的启停流程十分精简,任何故障都可以通过重启节点来进行快速修复。同时,计算节点可以进行快速地[扩缩容](#44-计算节点扩缩容)。 有关计算节点的启停步骤,参考:[启动数据节点和计算节点](https://gitee.com/dolphindb/Tutorials_CN/blob/master/multi_machine_cluster_deployment.md#%E7%AC%AC%E5%9B%9B%E6%AD%A5%E5%90%AF%E5%8A%A8%E9%9B%86%E7%BE%A4) 如下图所示3个数据节点、3个计算节点的集群:
图1-1

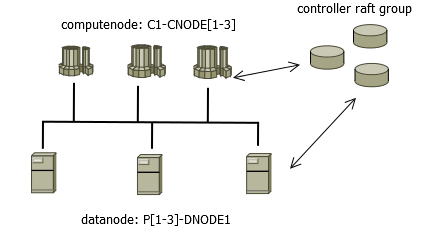

图中 C1-CNODE1 至 C1-CNODE3 为计算节点,P1-DNODE1 至 P3-DNODE1 为数据节点。 从文件系统来简单验证下计算节点的无状态特性。查看数据节点 volume 配置: ``` # 查看存储卷 select * from pnodeRun(getConfig{`volumes}) P1-DNODE1 /ssd/ssd0/wfHuang/volumes/P1-DNODE1 P2-DNODE1 /ssd/ssd0/wfHuang/volumes/P2-DNODE1 P3-DNODE1 /ssd/ssd0/wfHuang/volumes/P3-DNODE1 ``` 到操作系统去查看数据节点 P1-DNODE1 的 volume 目录:

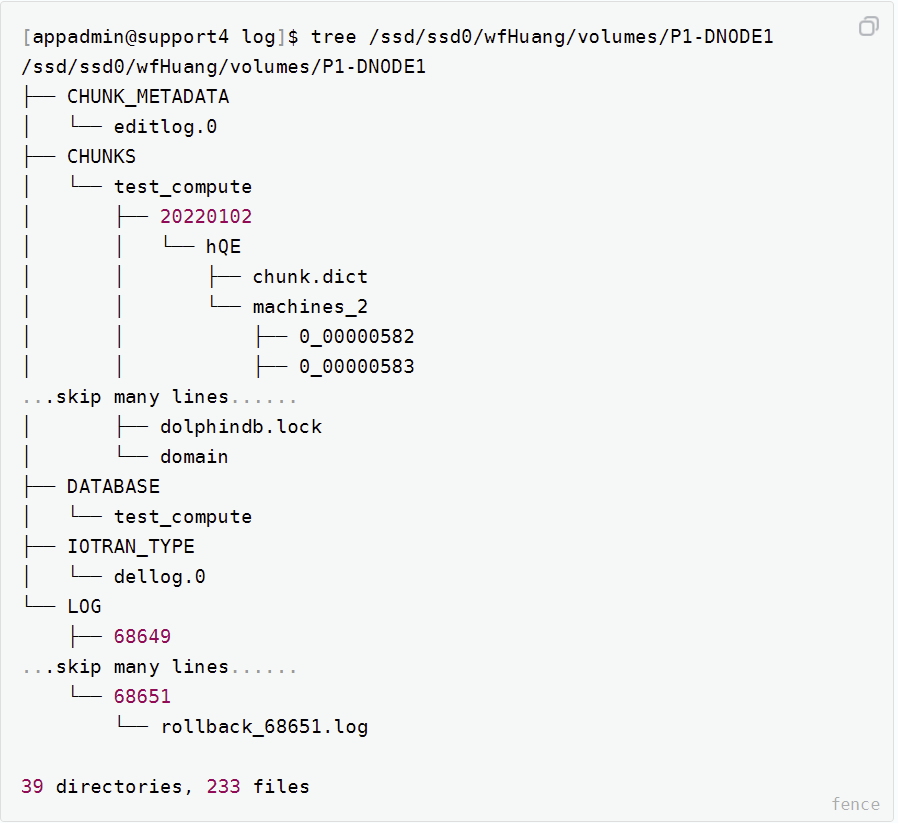

图1-2

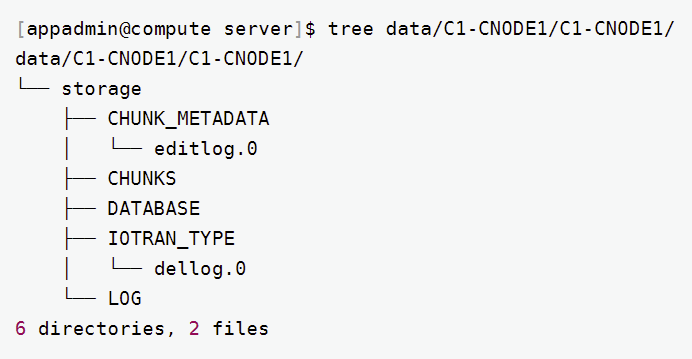

可看到 P1-DNODE1 作为数据节点,管理着事务 undo/redo 日志文件,和大量的数据块 CHUNKS 文件。但计算节点不需要配置 volume, 查看 C1-CNODE1 的默认 data 目录:
图1-3
可以看到计算节点 C1-CNODE1 不存储任何的分布式数据文件。 - **负责计算** 在分布式表读写场景中,由数据节点负责 map 阶段,计算节点负责 merge-reduce 阶段(详见[1.2.2章节](#122-通过一个-sql-查询理解计算节点))。在纯内存对象(常规内存表、分区内存表、流数据表等)计算场景中,由计算节点独立执行。 执行一个分布式表查询 SQL,从文件层面来观察计算节点在数据查询发挥的作用。 查看计算节点 C1-CNODE1 打开的文件(*open files*): ``` [appadmin@compute volumes]$ lsof -p pidOfComputenode skip library files compute_w 38563 appadmin 19u IPv4 319181009 0t0 TCP compute:8961->192.192.168.2:56780 (ESTABLISHED) compute_w 38563 appadmin 20u IPv4 319103550 0t0 TCP compute:8961->192.192.168.2:56786 (ESTABLISHED) compute_w 38563 appadmin 22u IPv4 319095550 0t0 TCP compute:8961->192.192.168.2:34842 (ESTABLISHED) ...skip 20 lines...... compute_w 38563 appadmin 44u IPv4 319337513 0t0 TCP compute:42566->192.192.168.2:8961 (ESTABLISHED) ``` 查看数据节点 P1-DNODE1 打开的文件: ``` [appadmin@support4 log]$ lsof -p pidOfDatanode compute_w 99763 appadmin 33u IPv4 49451766 0t0 TCP support4:8961->192.192.168.1:42474 (ESTABLISHED) compute_w 99763 appadmin 36u IPv4 49455618 0t0 TCP support4:8961->192.192.168.1:42562 (ESTABLISHED) compute_w 99763 appadmin 39r REG 8,17 272358102 177313580 /ssd/ssd0/wfHuang/volumes/P1-DNODE1/CHUNKS/test_compute/20220102/hQE/machines_2/1_00000058 compute_w 99763 appadmin 40r REG 8,17 272358117 177313646 /ssd/ssd0/wfHuang/volumes/P1-DNODE1/CHUNKS/test_compute/20220106/hQE/machines_2/1_00000062 compute_w 99763 appadmin 41r REG 8,17 272358131 177313802 /ssd/ssd0/wfHuang/volumes/P1-DNODE1/CHUNKS/test_compute/20220227/hQE/machines_2/1_00000072 compute_w 99763 appadmin 42r REG 8,17 272358111 177313644 /ssd/ssd0/wfHuang/volumes/P1-DNODE1/CHUNKS/test_compute/20220109/hQE/machines_2/1_00000060 ......skip hundreds of lines...... ``` 可以观察到计算节点 C1-CNODE1 打开了大量的 TCP 连接符,而数据节点 P1-DNODE1 除了 TCP 连接符外,还打开了大量的磁盘文件。
图1-4

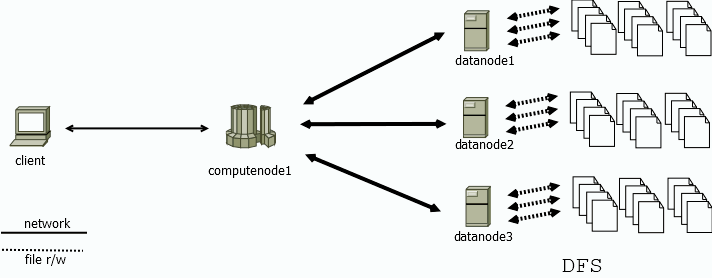

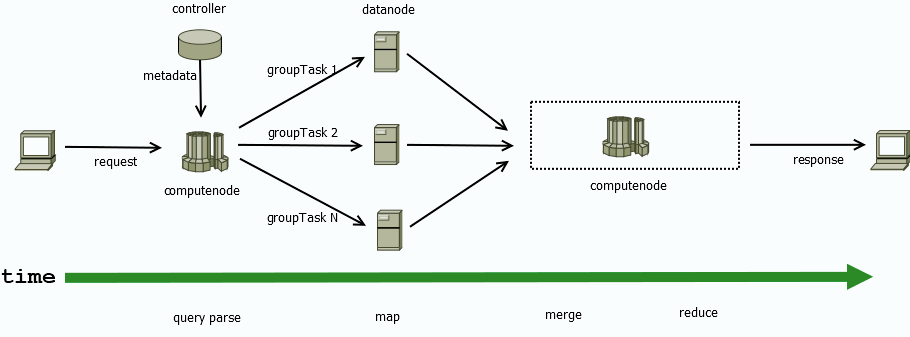

如上图所示,计算节点 computenode1 负责解析 client 的请求,并协调数据节点 datanode[1-3] 读/写数据(即 map,分布式执行过程)。接收到 datanode[1-3] 的数据后,经过 reduce-merge 过程,将最终结果返回给客户端。存算分离的架构,使得数据节点的物理资源得到隔离,写入和读取数据更为稳定、高效。 ### **1.2.2 通过一个 SQL 查询理解计算节点** 当客户端向计算节点发起一个 sql 查询: ``` pt1 = loadTable(database("dfs://szstock"),"sztrade") select [HINT_EXPLAIN] securityID, min(price) as LowPx, max(price) as HighPx, sum(tradeQty) as vol , first(price) as OpenPx, last(price) as LastPx, sum(tradeQty * price) as val from pt where execType="F" group by tradedate,securityID,minute(temporalParse(tradetime$STRING, "yyyyMMddHHmmssSSS")) as minute order by tradedate,securityID, minute ``` 通过 `[HINT_EXPLAIN]` 获取执行计划,整个 sql 的执行过程依次为 parse,map,merge,reduce 四个部分。 ``` { "measurement": "microsecond", "explain": { "from": { "cost": 2 }, "map": { "partitions": { "local": 0, "remote": 320 }, "cost": 5189927, "detail": { ...skip many lines... }, "merge": { "cost": 446588, "rows": 8522241, "detail": { ...skip many lines... } } }, "reduce": { "sql": "select [98307] * from 702a9832b17f0000 order by tradedate asc,securityID asc,minute asc", "explain": { "sort": { "cost": 296783 }, "rows": 8522241, "cost": 746374 } }, "rows": 8522241, "cost": 6691112 } } ``` 其中,query parse、merge、reduce 过程发生在计算节点,map 阶段则并行发生于各数据节点。
图1-5

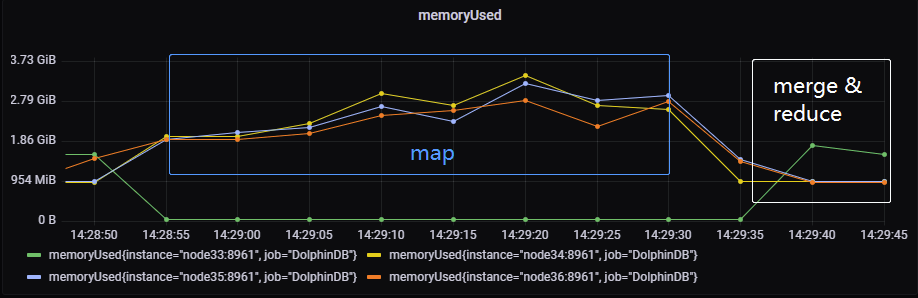

整个执行过程消耗资源具体如下表。 | 执行步骤 | 发生节点 | 消耗资源 | 时间(us) | | :---------- | :----------- | :----------------------- | :------- | | query parse | computenode | cpu | 2 | | map | datanode * 3 | IO, network,cpu, memory | 5189927 | | merge | computenode | cpu,network, memory | 446588 | | reduce | computenode | cpu,network, memory | 746374 | 该 SQL 总共涉及300个分区,各分区记录数在60-280万不等。merge-reduce 阶段分布处理了850万的数据。由 C1-CNODE1 承担的 merge-reduce 阶段总耗时占比为 (446588 + 746374)/ 6691112 = 17.8% 上述例子 map 阶段 where,group by 算子大大减少了数据量,因此计算节点的算量不大,如果是读取数据类的场景,比如数据导入导出,此比例会大大增加。 执行过程中,计算节点与数据节点的内存消耗情况如下图所示(node33:计算节点,node34-36:数据节点,下同)。
图1-6
可以看出在 map 阶段在数据节点,是分布式、并行执行的。在 merge-reduce 过程中计算节点的内存消耗逐渐增加。 ## 1.3 引入计算节点的好处 ### 1.3.1 保证写入数据的稳定性 在数据节点上执行复杂业务计算(如因子计算、机器学习等),会占用大量的内存。使得 cacheEngine 无法获取足够多的内存,而发生 cacheEngine 内存溢出等问题,导致写入延迟,甚至失败。 > ChunkCacheEngine can't reclaim any memory after trying 13 times. > > Transation failed, cacheEngine out of memory. 另外,使用 TSDB 引擎,数据刷盘时需进行排序,需要消耗大量的 CPU 资源以及排序 buffer。若 CPU 、内存资源不足时,TSDB 的写入性能会下降。 通过在架构上引入计算节点,采用计算与存储分离的架构设计,可以有效地保证集群数据写入的稳定性。 ### 1.3.2 降低故障平均修复时间 使用计算节点的集群能显著地降低故障平均修复时间,尽可能地减少对业务的影响。核心原因是由于计算节点不管理分布式数据,重启可以在数秒内完成。当某个计算节点出现拥塞、无法响应等情况,且无法热修复的,重启即可使其恢复正常服务。 - 启动流程对比
图1-7

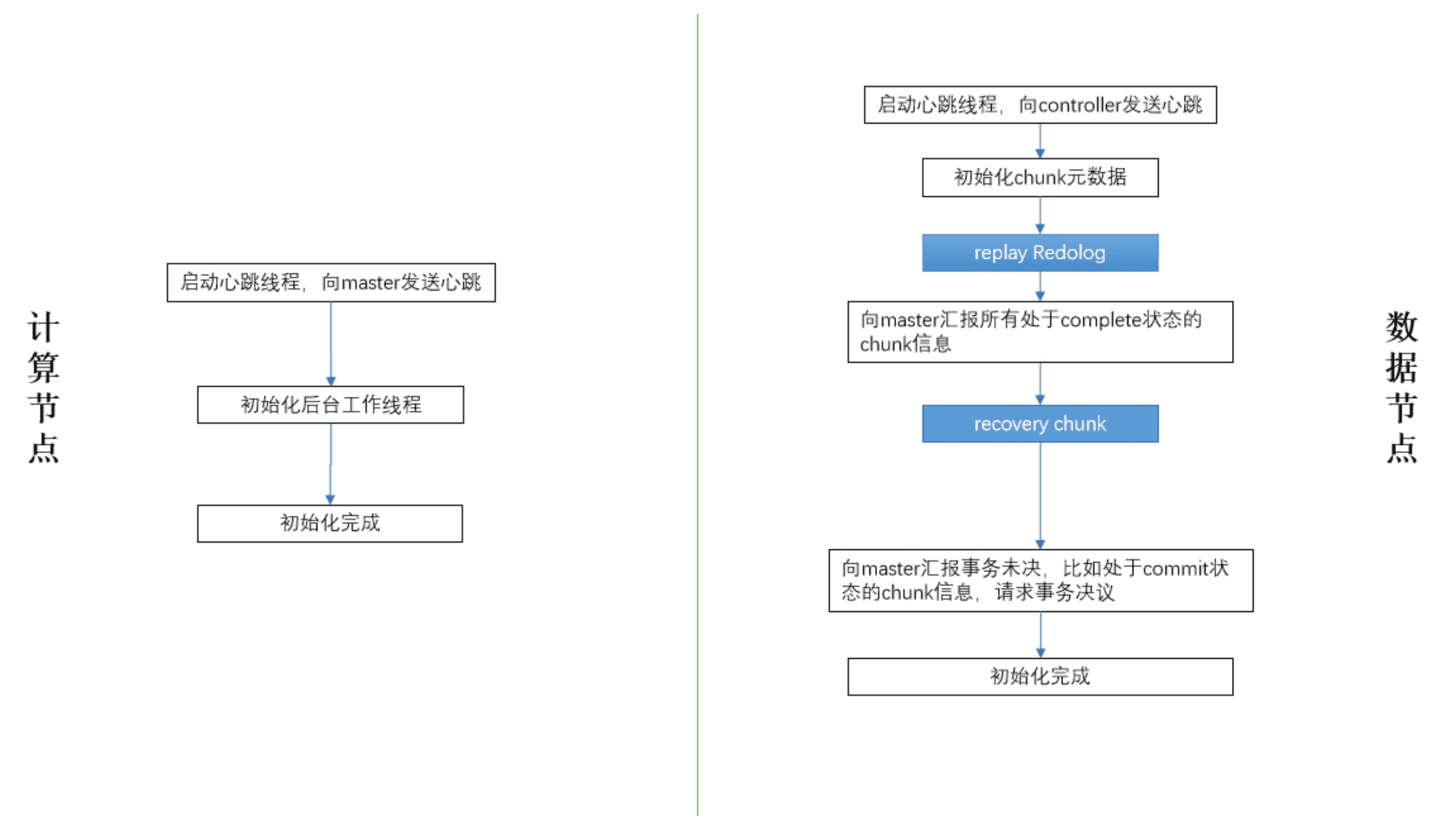

如图,当数据节点启动时,流程中的蓝色标记部分:“回放 redo 日志”,“恢复损坏的 chunk” 等包含了大量的 IO 操作,实际生产环境中耗时为分钟级(具体视数据量大小而定)。而计算节点流程十分精简,可以在秒级完成启动。 ## 1.4 计算节点安装 现用如下4台服务器部署集群: > P1: 192.193.168.2 > > P2: 192.193.168.3 > > P3: 192.193.168.4 > > C1: 192.193.168.1 其中服务器 P1-P3 用于部署数据节点,C1 用于部署计算节点。 ### 1.4.1 编写配置文件 在节点列表文件 *cluster.nodes* 中编写计算节点及代理节点。推荐计算节点以 CN (取 compute node 首字母) 标识,数据节点以 DN (取 data node 首字母) 标识,如: ``` localSite,mode 192.193.168.2:8990:controller1,controller 192.193.168.3:8990:controller2,controller 192.193.168.4:8990:controller3,controller 192.193.168.2:8960:P1-agent,agent 192.193.168.3:8960:P2-agent,agent 192.193.168.4:8960:P3-agent,agent 192.193.168.1:8960:C1-agent,agent 192.193.168.2:8961:DN1,datanode 192.193.168.3:8961:DN2,datanode 192.193.168.4:8961:DN3,datanode 192.193.168.1:8961:CN1,computenode 192.193.168.1:8966:CN2,computenode 192.193.168.1:8967:CN3,computenode ``` 在配置文件 *cluster.cfg* 中,需要使用前缀来区分数据节点与计算节点的配置项。 ``` CN%.workerNum=64 CN%.maxConnections=3000 CN%.maxMemSize=256 CN%.dataSync=0 DN%.maxConnections=512 DN%.maxMemSize=128 DN%.workerNum=32 DN%.chunkCacheEngineMemSize=6 DN%.dataSync=1 DN%.redoLogDir=/ssd/ssd0/wfHuang/volumes/redoLog DN%.volumes=/ssd/ssd0/wfHuang/volumes,/ssd/ssd1/wfHuang/volumes,/ssd/ssd2/wfHuang/volumes ``` `CN%` 匹配 CN 开头的计算节点,`DN%` 匹配 DN 开头的数据节点。以此保证计算节点与数据节点的配置项不会互相干扰。 注:计算节点必须配置 ` dataSync = 0` 。 ### 1.4.2 启动计算节点 参考[集群安装模式](https://gitee.com/dolphindb/Tutorials_CN/blob/master/multi_machine_cluster_deployment.md)部署并启动 agent、controller 节点。启动完成后后,使用 web 启动计算节点。

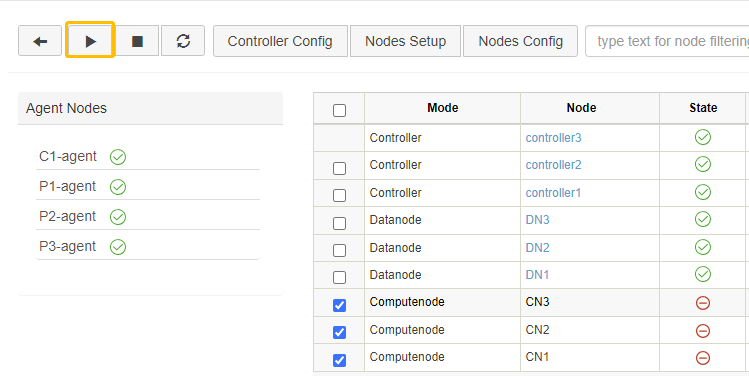

图1-8
# 第2章 架构设计 ## 2.1 计算节点的设计和硬件规划 依据上文解析,计算节点主要负责接收、响应请求以及内存计算,数据节点主要负责数据存储管理。在集群设计与规划时,生产环境最小硬件配置推荐如下: | 组件 | CPU | 内存 | 网络 | 硬盘 | | :---------- | :----- | :----- | :-------- | :---------------------------------------------- | | datanode | 8 核+ | 64GB+ | 10Gb 网卡 | ssd/hdd,500GB+建议元数据存 ssd,分区数据存 hdd | | computenode | 16 核+ | 128GB+ | 10Gb 网卡 | hdd,200GB | 计算节点更注重 cpu、内存、网卡性能。而数据节点更注重 iops ,存储通道与容量。集群拓扑结构可根据应用场景与需求参考下文设计。 ## 2.2 单计算节点集群架构
图2-1
单一的计算节点,可以做为请求统一入口。此时拓扑简单,部署方便。 ## 2.3 高可用计算节点集群架构
图2_2

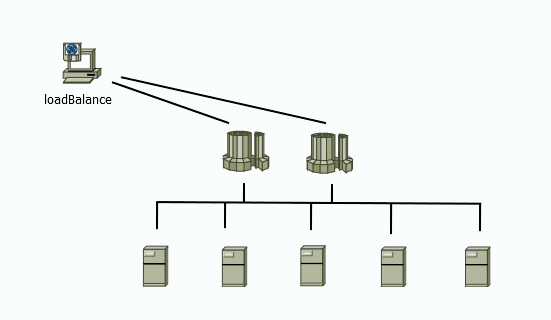

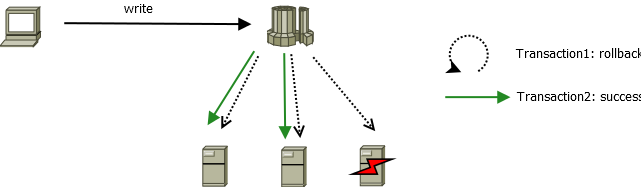

在 DolphinDB 数据库层面,部署多个计算节点,扩展集群计算容量,并实现高可用。 从计算节点发起 DFS 表读写请求时,可以容忍部分数据节点实例级别的故障(比如某个数据节点的服务器断电),其崩溃恢复策略如下: - 写 从计算节点写入数据时,如果某个数据节点发生了崩溃,事务管理器会回滚当前失败的事务。并以一个新的事务,重试数据写入,整个过程对于客户端程序是透明无感知的。
图2_3

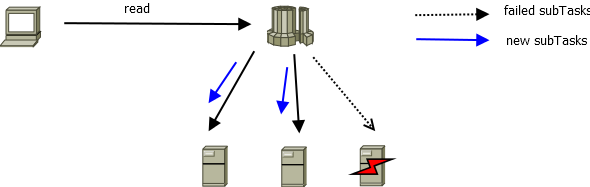

- 读 DolphinDB 默认采用2副本(确保强一致性),当计算节点发现部分子任务失败时,会根据可用 chunk 副本的分布,重新调度新的 subTask 到对应数据节点中去,实现任务的崩溃恢复。
图2_4
在中间件层面,可以引入负载均衡组件(如 haproxy,F5 等)来实现集群统一访问接口。 ## 2.4 流计算节点 生产环境中,流数据对时延要求非常高。在多人、多业务场景使用集群时,数据节点由于本身还是承担着数据读写操作,不可避免地在一定程度上影响流计算。在设计上,可以将流计算相关业务单独地部署至某计算节点实例。
图2_5

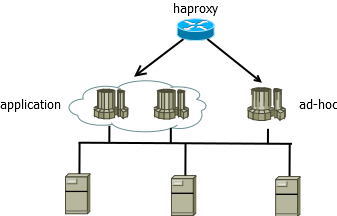

图示,使用 computenode3 作为流计算节点,专门负责流计算业务。在另外两个计算节点上进行批量读写,通过计算节点之间的 Share-nothing 架构特性,有效保证流计算的低时延。 ## 2.5 基于计算节点实例的资源隔离 在生产环境中,若有多人同时使用 DolphinDB 集群,需要一定的资源隔离机制来保障核心业务稳定运行。可以在架构层面,配合负载均衡策略,实现基于计算节点的资源隔离。
图2_6
以 haproxy 为例,在 *haproxy.cfg* 中设置2个监听组 - ddb-cluster 核心业务使用计算资源组,总共6000连接,2个计算节点,高可用。 - ad-hoc-single 用于即席查询的计算节点,配置为单节点,限制1000连接,用于分析师,研究员等对数据做一些探索和即席查询。 ``` listen ddb-cluster bind 0.0.0.0:5000 mode tcp balance leastconn server compute1 192.168.168.1:8961 maxconn 3000 check server compute2 192.168.168.1:8966 maxconn 3000 check listen ad-hoc-single bind 0.0.0.0:10090 mode tcp balance leastconn server compute3 192.168.168.1:8967 maxconn 1000 check ``` # 第3章 应用场景 所有数据节点的计算任务、代码都可以无缝迁移到计算节点。集群管理与使用者应当避免直接访问数据节点,转而使用计算节点作为查询与写入的入口。具体演示数据读取、写入、流计算、机器学习。 ## 3.1 数据读取 使用 python api 从计算节点读取某一只股票的历史交易数据。 ```python import DolphinDB as ddb def getData(date, securityID, rowNum=1000000): s = ddb.session() s.connect("computenode1", 8961, "admin", "123456") trade = s.loadTable(tableName="sztrade", dbPath="dfs://szstock) rst = trade.select("*").where("tradedate = %d" % date)\ .where("securityID = '%s'" % securityID) \ .where("execType=\"F\"")\ .limit(rowNum).toDF() s.close() return rst if __name__ == '__main__' : print(getData(20200102, "000014")) ``` ## 3.2 数据写入 将历史行情数据导入 DolphinDB ,具体操作请参考[国内股票行情数据导入实例](https://gitee.com/dolphindb/Tutorials_CN/blob/master/stockdata_csv_import_demo.md)。导入2020年1月数据,共计82G数据时,集群计算节点,数据节点消耗情况如下: - cpu/memory

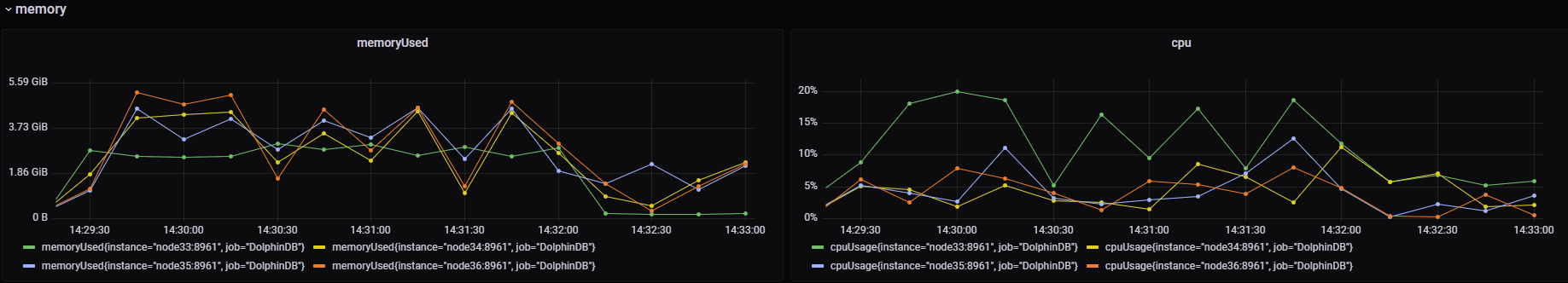

图3_1

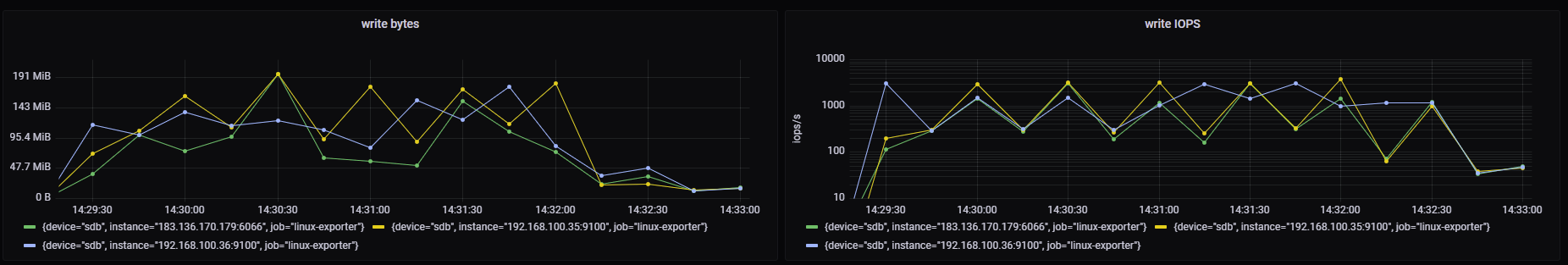

- io
图3_2
在执行导入过程中,计算节点 cpu 均值在15%,峰值达到20%,内存消耗约2.8G。 ## 3.3 流计算 流计算的核心诉求是时延,如果采用数据节点作为流计算节点,必不可免地会受到分布式表读取与写入的影响。配置计算节点成为流计算节点,可以有效地保障 CPU,memory,io,worker 线程等软硬件资源服务于流计算,从而保证低时延。并且由于计算节点之间是互不影响的,推荐在架构上设计部分计算节点作为流计算节点,其他计算节点用于分析与查询。 ### 3.3.1 配置计算节点 设计 CN1 作为流计算的订阅和发布节点,配置文件如下: ``` # publish CN1.persistenceDir=/ssd/ssd0/persistDir/C1-CNODE1 CN1.persistenceWorkerNum=4 CN1.maxPubConnections=64 # subscribe CN1.maxSubConnections=64 CN1.subPort=8970 CN1.subExecutors=16 ``` ### 3.3.2 创建与订阅流表 在计算节点 CN1 上创建流表: ``` t = streamTable(1:0, `sym`price, [STRING,DOUBLE]) enableTableShareAndPersistence(t, `tickStream) ``` 订阅并编写实时因子计算: ``` def sum_diff(x, y){ return (x-y)/(x+y) } factor1 = result = table(1000:0, `sym`factor1, [STRING,DOUBLE]) rse = createReactiveStateEngine(name="reactiveDemo", metrics =factor1, dummyTable=tickStream, outputTable=result, keyColumn="sym") subscribeTable(tableName=`tickStream, actionName="factors", offset=-1, handler=tableInsert{rse}) ``` 往 CN1 模拟写入消息(同时另一个计算节点 CN2 执行导入数据作业) ``` n = 2000000 data = table(take("000001.SH", n) as sym, rand(10.0, n) as price) tickStream.append!(data) getStreamingStat().subWorkers ``` 查看集群的资源消耗情况:

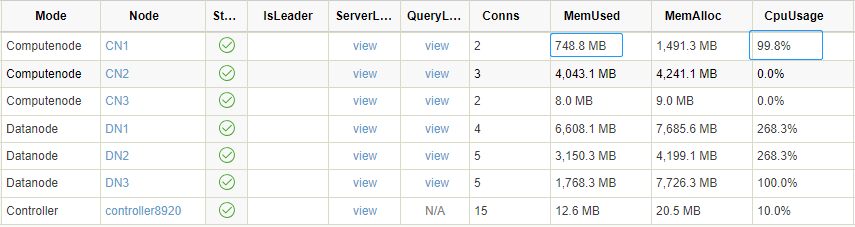

图3_3

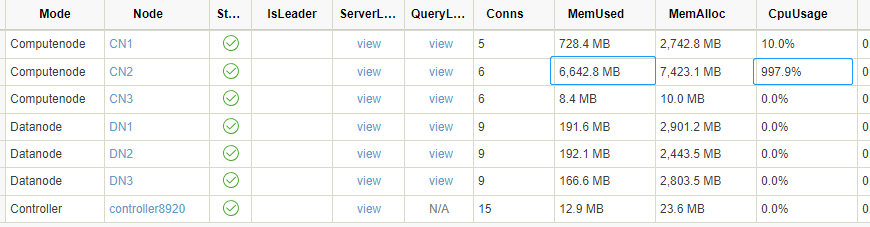

可以看到 CN2, DN1-3 在消耗相对较高的内存和 CPU 时,CN1 并没有受到数据导入的影响,使得流计算的时延得到有效保证。 ## 3.4 机器学习 机器学习是计算密集型的场景,模型的训练过程会消耗大量的 CPU、内存资源。将机器学习的作业部署至某个计算节点,可以避免对数据写入、读取类任务的负面影响。例如在 CN2 上,使用 [adaBoost ](https://www.dolphindb.cn/cn/help/FunctionsandCommands/FunctionReferences/a/adaBoostRegressor.html?highlight=adaboost#adaboostregressor)训练股票年波动率: ``` def tranAdaBoost(TrainData){ db = database(,HASH, [SYMBOL, 10]) p10TranData = db.createPartitionedTable(table=TrainData, partitionColumns=`SecurityID) p10TranData.append!(TrainData) model = adaBoostRegressor(sqlDS(
