## 前端chart组件展示数据教程
### 1. 概述
数据图表前端组件在物联网和实时监控的场景有非常广的应用，当前比较流行的有Echarts、HighCharts等组件。本文主要讲解如何利用DolphinDB的Web数据接口，结合JavaScript使用前端组件来展示DolphinDB中的数据。
### 2. 接口数据格式分析
DolphinDB提供了基于HTTP协议的接口，可以通过HTTP `post`方式提交查询语句并返回JSON格式的结果。具体信息可以参考[DolphinDB WebApi](https://gitee.com/dolphindb/api-json/blob/master/README_CN.md)。
从文档中可以了解，DolphinDB的返回数据格式是列式的JSON字符串，一个单表返回JSON如下：
```json
{
"sessionID": "3691974869",
"userId": "admin",
"resultCode": "0",
"msg": "",
"object": [{
"name": "",
"form": "table",
"size": "11",
"value": [{
"name": "second_time",
"form": "vector",
"type": "second",
"size": "11",
"value": ["13:03:50", "13:03:51", "13:03:52", "13:03:53", "13:03:54", "13:03:55", "13:03:56", "13:03:57", "13:03:58", "13:03:59", "13:04:00"]
}, {
"name": "ec",
"form": "vector",
"type": "double",
"size": "11",
"value": [1.019094, 0.971753, 0.962792, 1.014048, 0.991746, 1.016851, 0.98674, 1.00463, 0.991642, 1.018987, 1.008604]
}]
}]
}
```
Echarts 前端组件所需的数据格式：
```JavaScript
option = {
xAxis: {
data: ["13:03:50", "13:03:51", "13:03:52", "13:03:53", "13:03:54", "13:03:55", "13:03:56", "13:03:57", "13:03:58", "13:03:59", "13:04:00"]
},
yAxis: {
type: 'value'
},
series: [{
data: [1.019094, 0.971753, 0.962792, 1.014048, 0.991746, 1.016851, 0.98674, 1.00463, 0.991642, 1.018987, 1.008604],
type: 'line'
}]
};
```
从两者的结构来看，只需要将DolphinDB的返回结果稍作转换即可满足Echarts的数据格式规范。而且使用DolphinDB的WebApi开发包可以让这个过程变得更加简单。
### 3. Echarts代码示例
本例通过在DolphinDB结合Echarts展示如下场景：工厂有10台设备，每一毫秒采集温度值数据并写入DolphinDB分布式数据表中，然后在网页中展示出每秒钟平均温度线状图。示例中的样本数据为持续采集10秒钟的数据，通过模拟脚本生成。
* 使用DolphinDB脚本模拟生成样本数据
```python
data = table(100000:0, `devId`time`ec,[INT,TIMESTAMP,DOUBLE]);
data.tableInsert(take(1..10,10000),add((1..10000),now()) , norm(1,0.5,10000))
share data as iotTable
```
JavaScript 脚本做的主要工作是从DolphinDB获取数据，并转换为Echarts所需的格式。这里使用了DolphinDB JavaScript的接口开发包，从[GitHub](http://www.github.com/dolphindb/api-json)下载，并引入`DolphinDBConnection.js`和`DolphinDBEntity.js`两个js文件。
```JavaScript
var conn = new DolphinDBConnection('http://localhost:8848');
//向DolphinDB发送查询脚本，并获取返回的数据
conn.run("select avg(ec) as ec from iotTable group by second(time)", function(re){
if(re.resultCode&&re.resultCode=="1"){
alert(re.msg);
} else {
jobj = new DolphinDBEntity(re).toVector();//将返回结果转换成列数据
var time = jobj[0].value;
var ecdata = jobj[1].value;
var option = {
title: {
text: '设备温度'
},
xAxis: {
data: time
},
yAxis: {},
series: [{
name: '温度',
type: 'line',
data: ecdata
}]
};
myChart.setOption(option);
}
});
```
代码运行的结果如图所示：
* 完整的Echarts实现脚本如下，本例中需要引入jQuery库
```html
```
### 4. HighCharts 代码示例
使用HighCharts展示DolphinDB数据的方式与Echarts类似，下面直接给出完整的脚本示例供参考：
```html
```

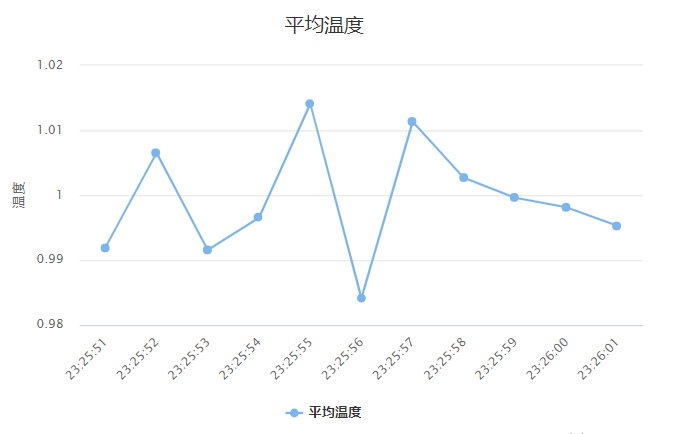

代码运行的结果：
### 5. 总结
从上述示例可以了解，通过 DolphinDB database 的WebApi开发包，Echarts与HighCharts等组件与DolphinDB集成展示数据是非常方便的，其他前端chart组件与DolphinDB的集成，均可以参考本文方式实现。
