        # Komplexaufgabe 2 - Analog-Digital-Wandler


        Liebe Teilnehmerinnen und Teilnehmer,


        die zweite Aufgabe baut auf den grundlegenden Konzepten der ersten auf und dient dazu,
        Ihr Verständnis für die Programmierung eingebetteter Systeme weiter zu vertiefen.


        Wir haben uns für eine Remote-Lösung entschieden, da die Aufbauten
        Schritt für Schritt immer aufwändiger werden.
        Entsprechend erlaubt uns der Webzugriff einen ressourcensparenden und
        zeiteffizienten Einsatz der Setups.
        Die Umsetzung dieser Remote-Lösung ist für uns alle neu und wir bitten
        Sie daher um Verständnis, falls es zu Anfang noch zu Problemen kommen
        sollte.


        Noch umfasst unsere Lösung keinen Multi-User-Modus - entsprechend könnten
        Sie einen Kommilitonen ziemlich ärgern, wenn Sie ihm die Kontrolle
        entziehen.
        Prüfen Sie also bitte vorher, ob das Setup gerade von jemand anderem
        verwendet wird.
        Die „Station" merkt sich immer den letzten Stand, verlassen Sie Ihren
        Arbeitsplatz ordentlich und kopieren sie vor dem verlassen einfach den
        Original-Code in den Editor ...


        Für die Aufgabe erläutert Raum 1 die Fragestellungen und Lernziele.
        Danach ist in Raum 2 eine Simulatorübung zur Fehlerbehebung vorgesehen.
        Die praktische Umsetzung auf dem Laborsetup erfolgt auf der "Station".


        Die Aufgabe ist so konzipiert, dass Sie die Lösung selbstständig erarbeiten können.
        Sollten Sie dennoch Fragen haben, können Sie sich gerne an die Betreuer wenden.


        Ein kleines Video-Tutorial über die Verwendung von Edrys:


        <video

        controls

        src="https://github.com/edrys-labs/lab-tubaf-embedded-systems/raw/refs/heads/main/media/task2-motivation.webm"

        width="100%">

        Sorry, your browser doesn't support embedded videos, but don't worry, you
        can

        <a
        href="https://github.com/edrys-labs/lab-tubaf-embedded-systems/raw/refs/heads/main/media/task2-motivation.webm">download
        it</a>

        and watch it with your favorite video player!

        </video>

        > Ihre Codeänderungen werden auf der Station anonymisiert gespeichert. Wir
        wollen
        damit tatsächliche Problemfelder identifizieren, um damit die
        Veranstaltung systematisch weiterzuentwickeln. Aus den Daten
        können keine Rückschlüsse auf den Teilnehmenden oder spezifika des
        Rechners gezogen werden. Wenn Sie Fragen dazu haben, sprechen Sie uns gern an.


        Wir freuen uns auf Ihr Feedback und Ihre Anregungen.


        _Ihr CrossLab Team_
    studentConfig:
      content: ''
    teacherConfig:
      content: ''
    stationConfig:
      content: ''
    showInCustom: lobby
    width: full
    height: huge
  - url: https://edrys-labs.github.io/module-markdown-it/index.html
    config:
      content: >-
        # Aufgabeninhalt


        ## Lernziele


        * Konfiguration und Nutzung eines Analog-Digital-Wandlers ohne Arduino-Bibliotheken, mit direkten Registerzugriffen (avrlibc)

        * Transformation von digitalen Spannungswerten in physikalische Größen (Distanz in cm)

        * Strukturierte und wiederverwendbare Programmierung durch die Auslagerung von Codeteilen in Funktionen

        * Steuerung eines Servomotors für präzise Bewegung und Positionskontrolle

        * Ausgabe und Speicherung der Messergebnisse


        ## Aufgabenstellung

        Entwickeln Sie einen Programmcode, der folgende Anforderungen erfüllt:

        * implementieren Sie eine Funktion make_scan, die den Distanzsensor schrittweise von 0° bis 180° bewegt und dabei in jedem Schritt die Distanz misst

        * ersetzen Sie die Funktion analogRead() durch eine direkte Konfiguration und Nutzung des Analog-Digital-Wandlers (ADC) mit avrlibc

        * lesen Sie die digitalen Spannungswerte ein und transformieren Sie diese in Distanzwerte in cm

        * strukturieren Sie Ihren Code, indem Sie redundante Codeteile in Funktionen auslagern


        ## Technische Basis

        Die Umsetzung erfolgt auf einem Arduino Uno mit den folgenden Komponenten:


        | Bautteil                | Bezeichnung | Elektrische
        Verbindung                   |

        | ----------------------- | ----------- |
        ---------------------------------------- |

        | Distanzsensor (Infrarot)      | Sharp GP2Y0A02       | 5V, GND, Signal (Pin A0) |

        | Servomotor |             | PWM-Signal (Pin 9), 5V, GND    |


        > Der Zeitaufwand für die Umsetzung der Aufgabe beträgt etwa 90 Minuten.
    studentConfig:
      content: ''
    teacherConfig:
      content: ''
    stationConfig:
      content: ''
    showInCustom: Room 1
    width: full
    height: tall
  - url: https://edrys-labs.github.io/module-markdown-it/index.html
    config:
      content: >-

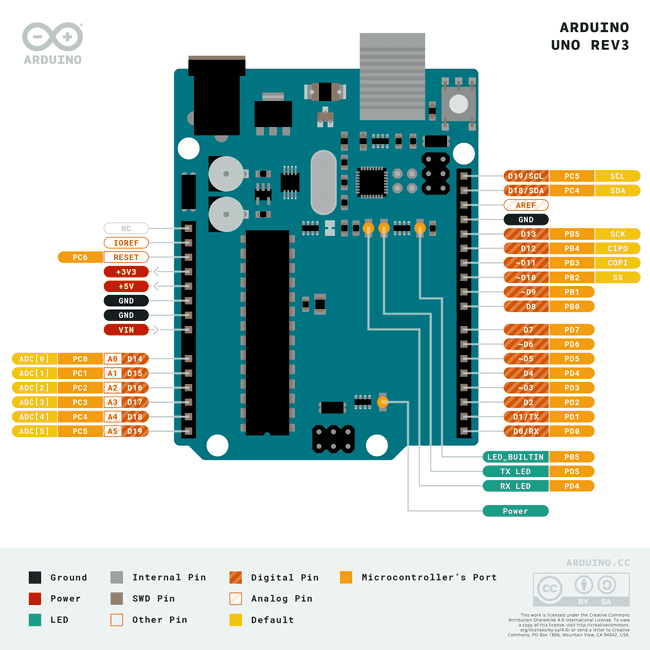

        # Arduino Layout


        ![ArduinoLayout](https://docs.arduino.cc/static/6ec5e4c2a6c0e9e46389d4f6dc924073/a6d36/Pinout-UNOrev3_latest.png)
    studentConfig:
      content: ''
    teacherConfig:
      content: ''
    stationConfig:
      content: ''
    showInCustom: Room 1
    width: half
    height: tall
  - url: https://edrys-labs.github.io/module-markdown-it/index.html
    config:
      content: >-
        # Simulatorübung: Fehlerhafte ADC-Konfiguration


        Der ADC (Analog-Digital-Wandler) des Mikrocontrollers kommuniziert mit dem restlichen System,
        indem er analoge Spannungen in digitale Werte umwandelt. Dies geschieht in einer definierten Abfolge von Konfiguration,
        Messung und Auswertung. Damit die Messungen zuverlässig funktionieren, muss die richtige Referenzspannung eingestellt,
        der ADC korrekt initialisiert und die Messergebnisse korrekt interpretiert werden.


        Wir nehmen an, dass am analogen Pin A0 des Mikrocontrollers ein Potentiometer befestigt ist.
        Der ADC misst die Spannung am Pin und gibt die berechneten Werte über die serielle Schnittstelle aus.


        > **Aufgabe**: Das gegebene Programm enthält mehrere Fehler, die Sie beheben sollen.
          Ziel ist es, mit einem Potentiometer am ADC-Eingang (A0) Spannungswerte im Bereich
          von 0 bis 1.1V zu messen und diese über die serielle Schnittstelle auszugeben.
    studentConfig:
      content: ''
    teacherConfig:
      content: ''
    stationConfig:
      content: ''
    showInCustom: Room 2
    width: half
    height: tall
  - url: https://edrys-labs.github.io/module-editor/index.html
    config:
      runCommand: execute
      language: cpp
      synchronize: false
      editorText: |
        #include <avr/io.h>
        #include <util/delay.h>

        void adc_init() {
            // Fehlerhafte Konfiguration: Falsche Referenzspannung (externe Referenz gewählt)
            ADMUX = (1 << REFS0); // Nur REFS0 gesetzt, sollte interne 1.1V-Referenz sein

            // Fehlerhafte Prescaler-Einstellung: Taktfrequenz zu hoch
            ADCSRA = (1 << ADEN) | (1 << ADPS1); // Prescaler auf 8, ADC läuft zu schnell
        }

        uint16_t adc_read(uint8_t channel) {
            // Fehlerhafte Kanalwahl: Kanal über 7 wird nicht verhindert
            ADMUX = (ADMUX & 0xF8) | channel;

            ADCSRA |= (1 << ADSC);
            while (!(ADCSRA & (1 << ADIF))); // Wartet auf falsches Flag
            return ADC; // Liefert ungenaue Werte
        }

        void setup() {
            Serial.begin(9600);
            adc_init();
        }

        void loop() {
            uint16_t adc_value = adc_read(8); // Fehler: Kanal 8 existiert nicht
            float voltage = adc_value * (5.0 / 1023.0); // Fehlerhafte Berechnung mit falscher Referenzspannung

            Serial.print("Voltage: ");
            Serial.print(voltage, 2);
            Serial.println(" V");
            _delay_ms(500);
        }
    studentConfig: ''
    teacherConfig: ''
    stationConfig: ''
    showInCustom: Room 2
    width: full
    height: huge
  - url: https://edrys-labs.github.io/module-avr8js/index.html
    config:
      modules: |
        <center>
          <wokwi-potentiometer pin="0"></wokwi-potentiometer>

          <div id='simulation-time'></div>
        </center>
      execute: execute
    studentConfig: ''
    teacherConfig: ''
    stationConfig: ''
    showInCustom: Room 2
    width: half
    height: tall
  - url: https://edrys-labs.github.io/module-editor/index.html
    config:
      editorText: |-
        #include <Servo.h>

         const int analogPin = A0;
         const int servoPin = 9;

         float calculate_dist_cm(float value){
           // Aufgabe 2: Bilden Sie die digitale Spannungsrepräsentation
           //            auf einen Abstandswert ab
           // TODO
           return value;
         }

         void make_scan(int start, int end, int step){
           // Aufgabe 0: Übernehmen Sie Zeile 38 - 49 und 52 - 61
           //            in eine Funktion
           // TODO
           //
           // Aufgabe 1: Ersetzen Sie die Arduino AnalogRead()
           //            Methode
         }

         void setup() {
           pinMode(analogPin, INPUT);
           pinMode(servoPin, OUTPUT);

           Serial.begin(9600);
           //Serial.println("Los geht's");
           delay(1000);

           Servo myservo;
           myservo.attach(servoPin);

           float val_v = 0;
           float val_cm = 0;

           Serial.print("rechts:");
           int pos = 0;
           for (pos = 0; pos <= 180; pos += 1) { // goes from 0 degrees to 180 degrees
             // in steps of 1 degree
             // Aufgabe 0: Prozedurale Umsetzung eines Schrittes
             myservo.write(pos);
             delay(15);
             val_v = analogRead(analogPin);
             val_cm = calculate_dist_cm(val_v);
             Serial.print(pos);
             Serial.print(",");
             Serial.print(val_cm);
             Serial.print(";");
           }
           Serial.println("");
           Serial.print("links:");
           for (pos = 180; pos >= 0; pos -= 1) { // goes from 180 degrees to 0 degrees
             myservo.write(pos);
             delay(15);
             val_v = analogRead(analogPin);
             val_cm = calculate_dist_cm(val_v);
             Serial.print(pos);
             Serial.print(",");
             Serial.print(val_cm);
             Serial.print(";");
           }
           Serial.println("");
         }

         void loop(){
         }
      runCommand: execute
      language: cpp
      theme: light
    showInCustom: station
    width: full
    height: medium
  - url: https://edrys-labs.github.io/module-station-stream/index.html
    stationConfig:
      video: true
      audio: false
    showInCustom: station
    width: half
    height: medium
  - url: https://edrys-labs.github.io/module-pyxtermjs/index.html
    config: ''
    studentConfig: ''
    teacherConfig: ''
    stationConfig:
      server: http://localhost:5000/pty
      execute: execute
      script: >
        echo $CODE | base64 --decode > Hello.ino

        arduino-cli sketch new Hello

        olddir=$(pwd)

        mv Hello.ino Hello

        cd Hello

        arduino-cli board attach -p /dev/ttyACM0 -b arduino:avr:uno

        cd $olddir

        arduino-cli compile Hello && arduino-cli upload -p /dev/ttyACM0 Hello &&
        serial-plotter.py --type radar
      enable:
        teacher: true
        student: true
    showInCustom: station
    width: full
    height: tall
  - url: https://edrys-labs.github.io/module-markdown-it/index.html
    config:
      content: >-
        # Komplexaufgabe 2 - Analog-Digital-Wandler


        > Die Aufgabe 2 zielt darauf Ihre Fähigkeiten mit Blick auf die Nutzung
        des Analog-Digital-Wandlers zu trainieren. Dafür soll ein "Laserscanner"
        implementiert werden.


        Die Arduino-Implementierung illustriert die erwartete Funktionalität - ein
        Infrarot-basierter Distanzsensor

        ([Sharp
        GP2Y0A02](http://www.pololu.com/file/download/gp2y0a02yk_e.pdf?file_id=0J156))
        schrittweise

        durch einen Servomotor um 180 Grad geschwenkt. Mit jedem Schritt um einen
        Grad wird eine neue Messung

        mit dem Distanzsensor realisiert. Der Distanzsensor ist mit dem Eingang
        `A0` des Mikrocontrollers verbunden.

        Der Servo-Motor, dessen Code aber nicht angepasst wird, wird über ein
        PWM-Signal an Pin 9 gesteuert. Die

        Grafik zeigt jeweils die Scans, die allerdings noch nicht in einen
        Distanzwert transformiert wurden.


        Folgen Sie den Anweisungen im Code und ersetzen Sie die Arduino-Funktionen
        durch die entsprechenden avrlibc Befehle:


        0. Verbessern Sie zunächst die Struktur des Codes, in dem Sie die
        redundanten Codeteile in eine Funktion `make_scan` "auslagern" (siehe
        Zeile 13).

        1. Ersetzen Sie die Konfiguration und die Durchführung der Analogen
        Messungen (`analogRead(analogPin)`) durch eine `avrlibc` Realisierung.

        2. Transformieren Sie die Spannungswerte in einen echten Distanzwert in
        $cm$.


        Die Visualisierung übernimmt eine 180 Einträge umfassendes Array. Dabei
        wird der Index als Winkelangabe und der enthaltene Wert als Distanz
        interpretiert.


        ## Original Code


        ``` cpp

        #include <Servo.h>


        const int analogPin = A0;

        const int servoPin = 9;


        float calculate_dist_cm(float value){
          // Aufgabe 2: Bilden Sie die digitale Spannungsrepräsentation
          //            auf einen Abstandswert ab
          // TODO
          return value;
        }


        void make_scan(int start, int end, int step){
          // Aufgabe 0: Übernehmen Sie Zeile 38 - 49 und 52 - 61
          //            in eine Funktion
          // TODO
          //
          // Aufgabe 1: Ersetzen Sie die Arduino AnalogRead()
          //            Methode
        }


        void setup() {
          pinMode(analogPin, INPUT);
          pinMode(servoPin, OUTPUT);

          Serial.begin(9600);
          delay(1000);

          Servo myservo;
          myservo.attach(servoPin);

          float val_v = 0;
          float val_cm = 0;

          Serial.print("rechts:");
          int pos = 0;
          for (pos = 0; pos <= 180; pos += 1) { // goes from 0 degrees to 180 degrees
            // in steps of 1 degree
            // Aufgabe 0: Prozedurale Umsetzung eines Schrittes
            myservo.write(pos);
            delay(15);
            val_v = analogRead(analogPin);
            val_cm = calculate_dist_cm(val_v);
            Serial.print(pos);
            Serial.print(",");
            Serial.print(val_cm);
            Serial.print(";");
          }
          Serial.println("");
          Serial.print("links:");
          for (pos = 180; pos >= 0; pos -= 1) { // goes from 180 degrees to 0 degrees
            myservo.write(pos);
            delay(15);
            val_v = analogRead(analogPin);
            val_cm = calculate_dist_cm(val_v);
            Serial.print(pos);
            Serial.print(",");
            Serial.print(val_cm);
            Serial.print(";");
          }
          Serial.println("");
        }


        void loop(){

        }

        ```
    studentConfig:
      content: ''
    teacherConfig:
      content: ''
    stationConfig:
      content: ''
    showInCustom: station
    width: half
    height: tall
  - url: https://edrys-labs.github.io/module-code-logger/
    config:
    studentConfig: ''
    teacherConfig: ''
    stationConfig: ''
    showInCustom: station, station-only
    width: full
    height: tall
  - url: https://edrys-labs.github.io/module-station-light-control/index.html
    config: ''
    studentConfig: ''
    teacherConfig: ''
    stationConfig: ''
    showInCustom: station, station-only
    width: third
    height: short
