微處理器 - Allwinner F1C100S (荔枝派Nano) - Assembly - KEYADC

參考資料：
http://nano.lichee.pro/
https://mangopi.org/mangopi_r

按鍵採用電阻分壓方式


電壓分配如下：

P.S. 電阻分壓方式可以解決I/O不足的問題，但是，缺點就是無法偵測多按鍵同時按下

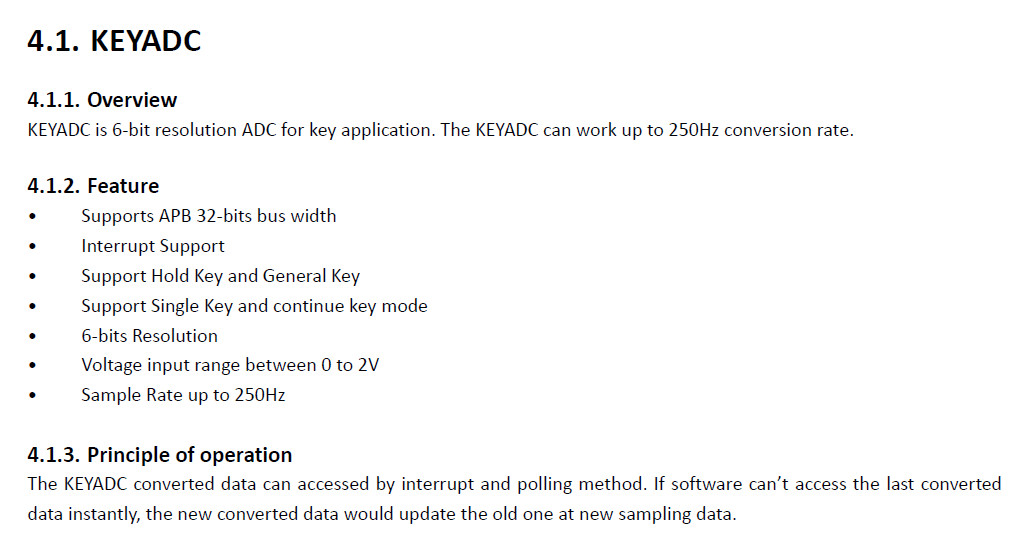

KEYADC具有6bits解析度，量測範圍是0~2v，取樣率可達到250Hz

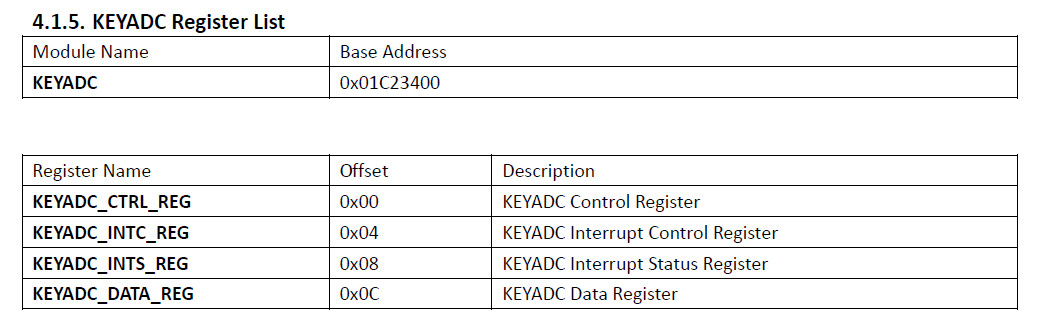

暫存器


main.s

    .global _start

    .equ GPIO_BASE, 0x01c20800
    .equ PE_CFG0,   (GPIO_BASE + (4 * 0x24) + 0x00)
    .equ PE_DATA,   (GPIO_BASE + (4 * 0x24) + 0x10)

    .equ ADC_BASE,  0x01C23400
    .equ ADC_CTRL,  (ADC_BASE + 0x00)
    .equ ADC_INTC,  (ADC_BASE + 0x04)
    .equ ADC_INTS,  (ADC_BASE + 0x08)
    .equ ADC_DATA,  (ADC_BASE + 0x0c)

    .arm
    .text
_start:
    .long 0xea000016
    .byte 'e', 'G', 'O', 'N', '.', 'B', 'T', '0'
    .long 0, __spl_size
    .byte 'S', 'P', 'L', 2
    .long 0, 0
    .long 0, 0, 0, 0, 0, 0, 0, 0
    .long 0, 0, 0, 0, 0, 0, 0, 0

_vector:
    b reset
    b .
    b .
    b .
    b .
    b .
    b .
    b .

reset:
    ldr r0, =PE_CFG0
    ldr r1, =0x01000000
    str r1, [r0]

    ldr r0, =PE_DATA
    ldr r1, =0x40
    str r1, [r0]

    ldr r0, =ADC_CTRL
    ldr r1, =0x00000001
    str r1, [r0]

    ldr r0, =ADC_INTC
    ldr r1, =0x00000001
    str r1, [r0]
0:
    ldr r0, =ADC_INTS
    ldr r1, [r0]
    and r1, #1
    cmp r1, #0
    beq 0b

    ldr r0, =ADC_INTS
    ldr r1, =0x00000001
    str r1, [r0]

    ldr r0, =ADC_DATA
    ldr r1, [r0]
    cmp r1, #10
    bge 1f

    ldr r0, =PE_DATA
    ldr r1, =0x00
    str r1, [r0]
    b 0b

1:
    ldr r0, =PE_DATA
    ldr r1, =0x40
    str r1, [r0]
    b 0b
    .end

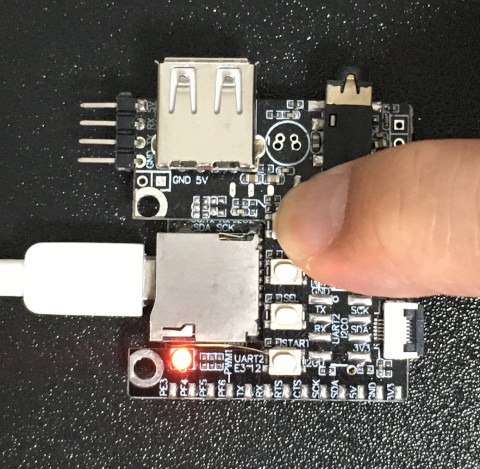

完成
