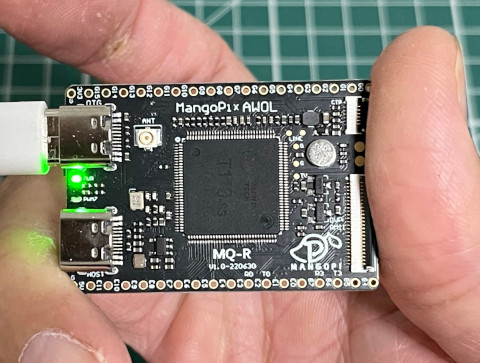

微處理器 - Allwinner T113-S3 (MangoPi MQ-R) - Assembly - Button

Button連接到PC4(SPI_MOSI)腳位


GPIO位址


PC_CFG0


PC_DAT


PC_PULL0


main.s

    .global _start

    .equ GPIO_BASE, 0x02000000
    .equ PC_CFG0,  (GPIO_BASE + 0x60)
    .equ PC_DAT,   (GPIO_BASE + 0x70)
    .equ PC_PULL0, (GPIO_BASE + 0x84)
    .equ PD_CFG2,  (GPIO_BASE + 0x98)
    .equ PD_DAT,   (GPIO_BASE + 0xa0)

    .arm
    .text
_start:
    .long 0xea000016
    .byte 'e', 'G', 'O', 'N', '.', 'B', 'T', '0'
    .long 0, __spl_size
    .byte 'S', 'P', 'L', 2
    .long 0, 0
    .long 0, 0, 0, 0, 0, 0, 0, 0
    .long 0, 0, 0, 0, 0, 0, 0, 0

_vector:
    b reset
    b .
    b .
    b .
    b .
    b .
    b .
    b .

reset:
    ldr r0, =PC_CFG0
    ldr r1, =0x00000000
    str r1, [r0]

    ldr r0, =PC_PULL0
    ldr r1, =0x00000100
    str r1, [r0]

    ldr r0, =PD_CFG2
    ldr r1, =0x01000000
    str r1, [r0]

    ldr r0, =PC_DAT
    ldr r1, =PD_DAT
0:
    ldr r2, [r0]
    lsl r2, #18
    str r2, [r1]
    b 0b
    .end

完成
