微處理器 - MediaTek MT7688 (LinkIt Smart 7688 Duo) - Assembly - LED

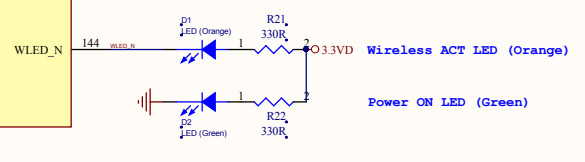

橘色LED位於WLED_N


MT7688AN的WLED_N是GPIO-44

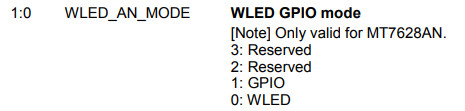

WLED_N腳位可以配置成一般GPIO使用



GPIO方向設定


GPIO資料


main.s

    .extern _start
    .set noreorder

    .text
_start:
    b reset

    .org 0x400
reset:
    li $8, 0xb0000604
    li $9, 0xffffffff
    sw $9, 0($8)

loop:
    li $8, 0xb0000624
    li $9, 0xffffffff
    sw $9, 0($8)

    li $8, 5000
0:
    addi $8, $8, -1
    bnez $8, 0b
    nop

    li $8, 0xb0000624
    li $9, 0x00000000
    sw $9, 0($8)

    li $8, 5000
0:
    addi $8, $8, -1
    bnez $8, 0b
    nop

    b loop
    nop

main.ld

OUTPUT_FORMAT("elf32-tradlittlemips", "elf32-tradbigmips", "elf32-tradlittlemips")
OUTPUT_ARCH(mips)
ENTRY(_start)

SECTIONS {
    . = 0x00000000;
    .text : { *(.text) }
    .data : { *(.data) }
    .bss  : { *(.bss)  }
}

Makefile

all:
	mipsel-linux-as -o main.o main.s
	mipsel-linux-ld -T main.ld -o main.elf main.o
	mipsel-linux-objcopy -O binary main.elf main.bin

clean:
	rm -rf main.bin main.o main.elf

編譯

$ export PATH=$PATH:/opt/buildroot-gcc342/bin/
$ make
    mipsel-linux-as -o main.o main.s
    mipsel-linux-ld -T main.ld -o main.elf main.o
    mipsel-linux-objcopy -O binary main.elf main.bin

開發板

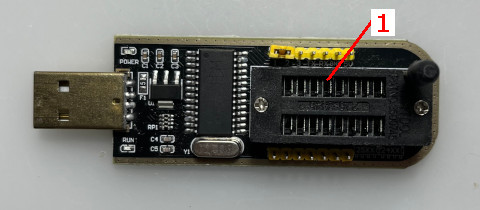

CH341A燒錄器，第一腳位位置如下：


連接SPI腳位

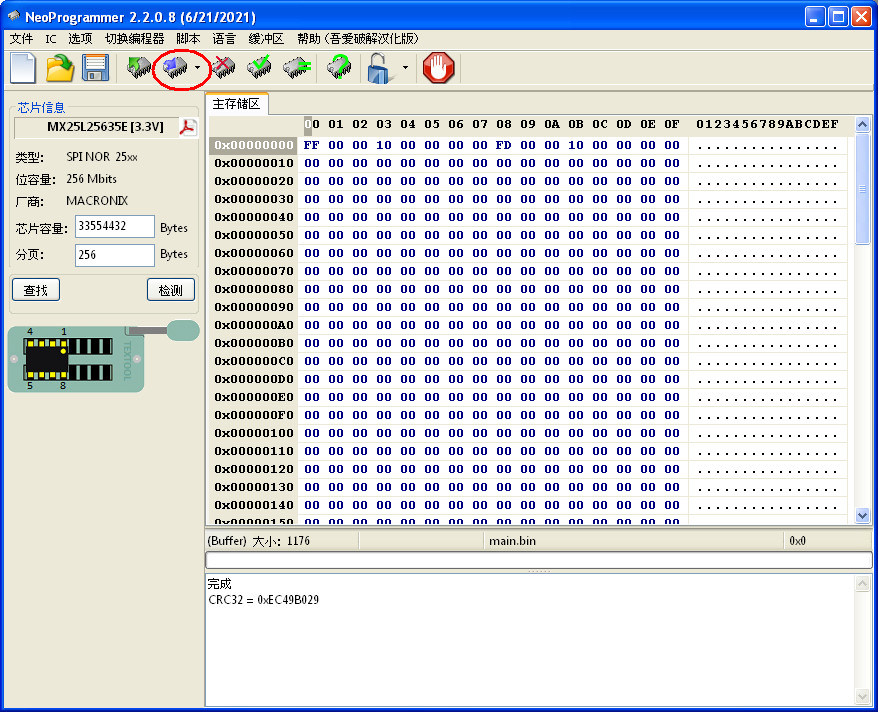

開啟NeoProgrammer


按住MPU Reset按鍵不放


按下檢測按鈕，選擇MX25L25735E，接著按下選擇IC按鈕


按下Ctrl + O並且載入main.bin


記得將清空選項打勾


按下燒錄按鈕並且鬆開MPU Reset


燒錄中


完成


接著重新上電源即可
