OCV_AdaptiveThreshold（適応的閾値処理）

1. 概要：画像処理の仕組み

画像全体で一つの閾値を用いる通常の二値化とは異なり、各ピクセルの周囲（局所領域）の明るさを分析して、場所ごとに最適な閾値を自動決定します。 これにより、照明ムラ（一部が極端に明るい、または暗い）がある写真でも、全域にわたってきれいに物体を切り出すことが可能になります。

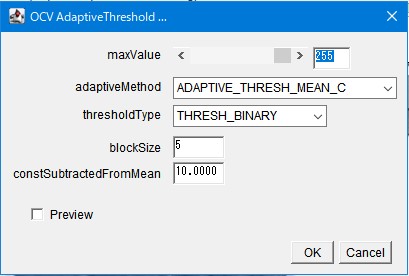

2. GUIの使い方

• maxValue: 閾値条件を満たした箇所に割り当てる輝度値です（通常は255）。
• adaptiveMethod: 閾値計算のアルゴリズムを「平均値（MEAN）」か「ガウス加重平均（GAUSSIAN）」から選択します。
• thresholdType: 二値化の出力形式（通常 または 白黒反転）を選択します。
• blockSize: 閾値を計算するために参照する近傍のサイズです。
• constSubtractedFromMean: 計算された平均値から差し引く定数です。ノイズの除去具合を調整します。

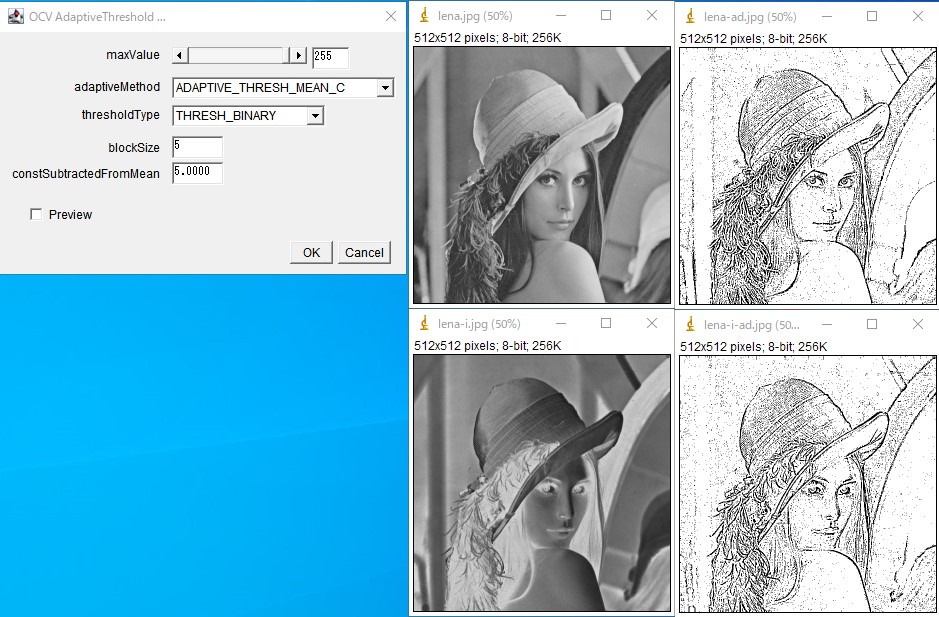

3. 実際の処理

以下の画像処理が行われています。

1. ADAPTIVE_THRESH_MEAN_C（単純な平滑化）、ADAPTIVE_THRESH_GAUSSIAN_C（ガウシアンフィルタによる平滑化）のどちらかを選択します。
2. 元画像を上記で設定した方法で平滑化します。カーネルのサイズはblockSizeです。
3. 元画像と平滑化画像の差分処理を行います。
4. 差分画像をconstSubstractedFromMeanで指定した閾値で2値化します。

差分画像は0近傍の画像になります。輝度変化により輝度が生じますので、constSubstractedFromMeanで指定した閾値で2値化します。ただし、正の変化しか出力されないので注意してください。

所望のエッジが負の変化の場合は、画像の輝度を反転してから（Edit ⇒ Invert）、本処理を行ってみてください。

ダイアログのthreshholdTypeのTHRESH_BINARY_INVは、最後の2値化での反転なので注意してください。

4. 注意点

• 8-bit Grayscale 画像専用です。
• blockSize は必ず 3以上の奇数 を指定してください。偶数や1以下の値を入力するとエラーになります。
