OCV_HoughLinesP（確率的ハフ変換による線分検出）

1. 概要：画像処理の仕組み

「直線」ではなく、具体的な端点を持つ「線分」を検出するハフ変換の改良版です。 画像内の全ての点を調べずランダムに抽出して計算するため、通常のハフ変換よりも高速で、物体のエッジを構成する具体的なパーツの長さや位置を特定するのに適しています。

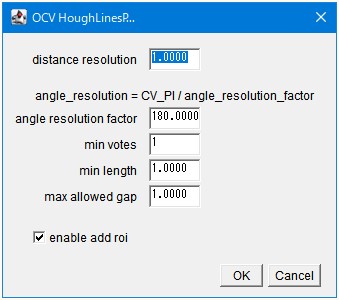

2. GUIの使い方

• distance_resolution: 距離方向の精度を指定します。
• angle_resolution_factor: 角度方向の精度を指定します。
• min_votes: 線分として認めるための最低限の集計点数です。
• min_length: 検出する線分の最小の長さです。これより短い線は無視されます。
• max_allowed_gap: 同一線上の点とみなすための、許容される最大の隙間です。
• enable_add_roi: 検出結果を線（Line ROI）としてROI Managerに追加します。

3. 注意点

• 8-bit Grayscale 画像専用です。
• 直線（無限遠）ではなく、画像内に実在する「短い線」を個別に取得したい場合に有効です。
