OCV_MatchTemplate（テンプレートマッチング）

1. 概要：画像処理の仕組み

「見本（テンプレート）」画像が「検索対象（ソース）」画像のどこにあるかを、全域をスキャンして探し出します。 色や輝度のパターンの一致度を計算し、最も似ている場所を特定します。同じ形の物体が画像内のどこにあるかを探す自動化処理に最適です。

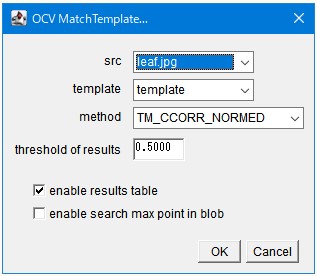

2. GUIの使い方

• src: 探し先の画像を選択します。
• template: 探したい見本の画像を選択します。
• method: 一致度の計算アルゴリズムを選択します。通常は TM_CCOEFF_NORMED が高精度です。
• threshold_of_results: 検出とみなす最低の一致度です。
• enable_search_max_point_in_blob: チェックを入れると、似た範囲に複数の反応がある場合に最強の1点のみを抽出します。

3. 注意点

• 両方の画像が 8-bit Grayscale である必要があります。
• テンプレート画像のサイズがソース画像よりも小さい必要があります。
