# 适用于 ComfyUI 的 OpenPose Studio 🤸
OpenPose Studio 是一款高级 ComfyUI 扩展，提供简洁流畅的界面，用于创建、编辑、预览和整理 OpenPose 姿势。它可以让你轻松地可视化调整 keypoints、保存和加载姿势文件、浏览姿势预设与图库、管理姿势集合、合并多个姿势，并导出干净的 JSON 数据，以便用于 ControlNet 和其他基于姿势的 workflows。
---
## 目录
- ✨ [功能特性](#功能特性)
- 📱 [响应式移动界面](#响应式移动界面)
- 📦 [安装](#安装)
- 🎯 [使用方法](#使用方法)
- 🖐️ [手部编辑](#手部编辑)
- 🔧 [节点](#节点)
- ⌨️ [编辑器控制与快捷键](#编辑器控制与快捷键)
- 📋 [格式规范](#格式规范)
- 🖼️ [图库与姿态管理](#图库与姿态管理)
- 🔀 [姿态合并器](#姿态合并器)
- 🎨 [Render](#render)
- 🖼️ [背景参考](#背景参考)
- 🗺️ [区域输入](#区域输入)
- ⚠️ [已知限制](#已知限制)
- 🔍 [故障排除](#故障排除)
- 🤝 [贡献](#贡献)
- 💙 [资金与支持](#资金与支持)
- 📄 [许可证](#许可证)
---
## 功能特性
✨ **核心能力**
- 带可视化反馈的实时 OpenPose Keypoints 编辑
- 在聚焦并放大的手部编辑器中单独编辑手部 Keypoints
- 现代原生 Canvas 渲染引擎（更快、更顺滑、依赖更少）
- 交互式编辑体验：清晰的当前选择 + 姿态悬停预选
- 约束变换，防止 Keypoints 漂移到 Canvas 边界之外
- 支持单姿态与姿态集合的 JSON 导入/导出
- 标准 OpenPose JSON 导出（可移植到其他工具）
- 兼容旧版 JSON（可加载并正确编辑较早的非标准 JSON）
✨ **高级功能**
- **绘制开关**：可选绘制 Body / Hands / Face
- **姿态图库**：浏览并预览 `poses/` 中的姿态
- **姿态集合**：多姿态 JSON 文件按可单独选择的姿态显示
- **姿态合并器**：将多个 JSON 文件合并为有组织的集合
- **快速清理操作**：在存在时移除 Face Keypoints 和/或 Left/Right Hand Keypoints
- **导出时可选清理**：导出姿态包时移除 Face 和/或 Hands Keypoints
- **背景叠加系统**：可选 contain/cover 模式并支持不透明度控制
- **撤销**：会话期间完整编辑历史
✨ **数据处理**
- 自动发现 `poses/` 中的姿态文件（包含子目录）
- 对格式错误的 JSON 文件进行校验与错误恢复
- 支持部分姿态（仅包含部分身体 Keypoints）
- 与姿态文件一致的像素坐标空间，确保无缝兼容
✨ **UI 与集成**
- 完全响应式布局：实时适配任意窗口尺寸并保持居中
- 当 Canvas 无法完整显示在屏幕上时自动缩放适配
- 改进的 Canvas 视觉效果：背景网格 + 中心轴，风格类似 Blender
- 重启后持久化：启动时恢复图库视图模式与背景叠加设置
- 原生 ComfyUI 集成：toasts + dialogs（含安全回退）
## 响应式移动界面
OpenPose Studio 在移动浏览器中提供完全响应式且触控友好的界面。Editor 可在窄屏上保持 Canvas 易于使用，将 Preset 和 COCO Keypoints 工具显示为独立视图，并提供支持多种缩略图密度的紧凑 Gallery。
Android 上的 Canvas 编辑、Preset 控件、缺失 Keypoints 管理以及 Gallery 的 Small Icons 视图。
---
如果你有新功能想法，我很愿意听取，我们可能可以很快实现。请通过仓库 Issues 页面提交反馈、想法或建议：https://github.com/andreszs/comfyui-openpose-studio/issues
## 安装
### 要求
- ComfyUI（最新构建）
- Python 3.10+
### 选项 1：原生 Extension Manager（推荐）
1. 打开 ComfyUI 原生 **Extension Manager**，然后打开 **Nodes Manager**。
2. 搜索 `openpose-studio` 并选择 **OpenPose Studio**。
3. 点击 **Install**，安装完成后重启 ComfyUI。
### 选项 2：手动安装
在 `ComfyUI/custom_nodes/` 中打开终端并克隆仓库：
```bash
git clone https://github.com/andreszs/comfyui-openpose-studio.git
```
克隆仓库后重启 ComfyUI。
### 验证安装
确认节点菜单的 `image > OpenPose Studio` 下显示 **OpenPose Studio**。
---
## 使用方法
### 基本工作流
1. 将 **OpenPose Studio** 节点添加到你的工作流
2. 点击节点预览 Canvas 打开编辑器 UI
3. 从预设或图库中选择一个姿态并插入到 Canvas
4. 在 Canvas 上拖动 Keypoints 进行调整
5. 点击 **Apply** 以渲染姿态。这会在节点中创建序列化后的 JSON。
6. 将 `image` 输出连接到后续图像节点
7. 将 `kps` 输出连接到兼容 ControlNet/OpenPose 的节点

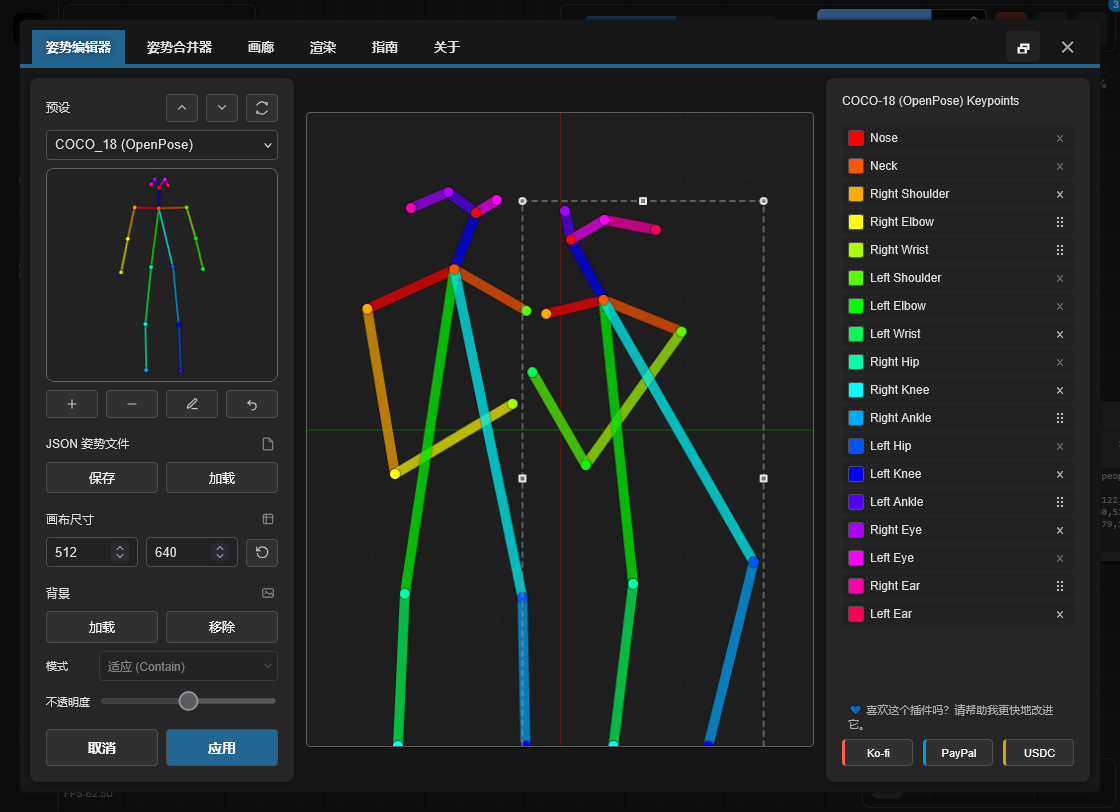

### 编辑器预览
### 手部编辑

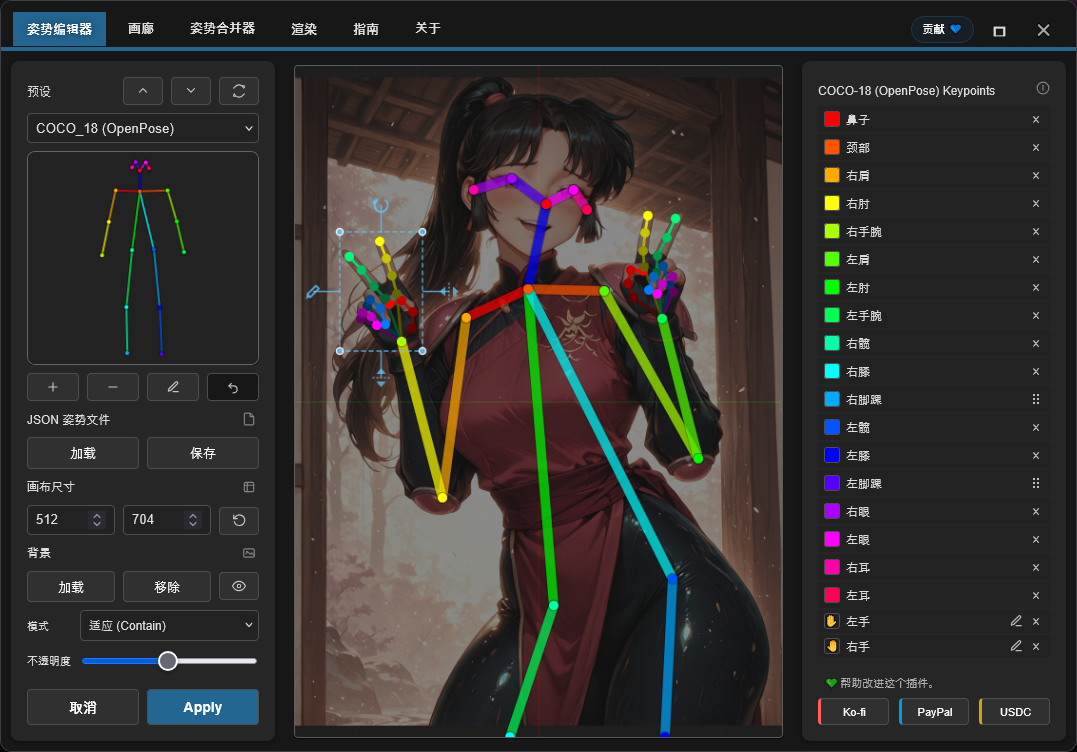

导入的 OpenPose 手部既可以作为一个整体进行变换，也可以逐个调整 Keypoint。在 Canvas 上选择一只手即可显示其变换框，并使用周围的控制柄调整大小、旋转、镜像或打开聚焦手部编辑器。

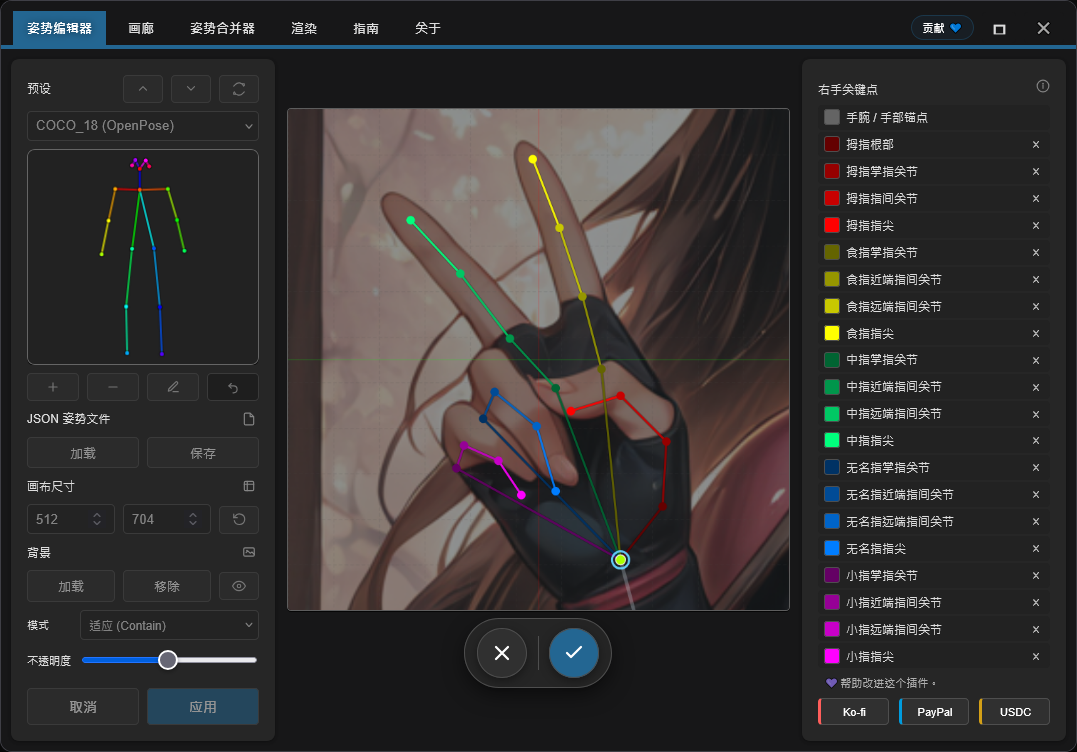

也可以直接点击侧边栏中 **Left hand** 或 **Right hand** 旁的铅笔图标打开聚焦编辑器。在此视图中，拖动 Keypoints 1–20 可调整手指；Keypoint 0 会保持锁定，作为手部锚点。将鼠标悬停在侧边栏条目上会高亮对应的点。使用确认按钮可将整个手部编辑会话作为一个可撤销的更改应用；使用关闭按钮或 **Escape** 可放弃更改。
---
## 节点
### OpenPose Studio
**分类：** `image`
- **输入：** `Pose JSON` (STRING) - 标准 OpenPose 风格 JSON。
- **可选输入：**
- `areas` (`CONDITIONING_AREAS`) — 区域叠加数据；连接 [Conditioning Pipeline (Combine)](https://github.com/andreszs/comfyui-lora-pipeline) 节点的 `areas_out` 输出，可在 Canvas 上可视化条件化区域
- **选项：**
- `render body` - 在渲染预览/输出图像中包含 body
- `render hands` - 在渲染预览/输出图像中包含 hands（如果 JSON 中存在）
- `render face` - 在渲染预览/输出图像中包含 face（如果 JSON 中存在）
- **输出：**
- `IMAGE` - 以 RGB 图像表示的渲染姿态可视化（float32，0-1 范围）
- `JSON` - OpenPose 风格姿态 JSON，包含 Canvas 尺寸与含 Keypoints 数据的 people 数组
- `KPS` - POSE_KEYPOINT 格式的 Keypoint 数据，兼容 ControlNet
- **UI：** 点击节点预览可打开交互式编辑器。使用 **open editor** 按钮（铅笔图标）可直接编辑姿态。

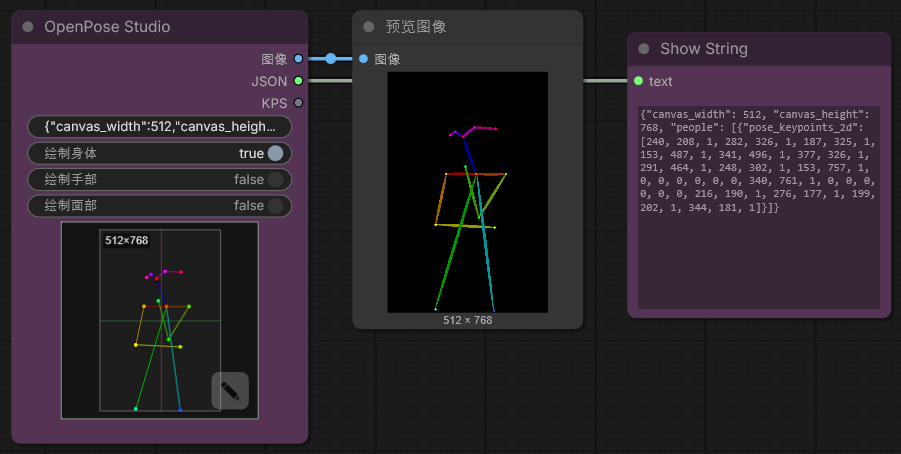

#### 节点截图
---
## 编辑器控制与快捷键
### 键盘快捷键
| Control | Action |
|---------|--------|
| **Enter** | 应用姿态并关闭编辑器 |
| **Escape** | 取消并丢弃更改 |
| **Ctrl+Z** | 撤销上一步操作 |
| **Ctrl+Y** | 重做上一次被撤销的操作 |
| **Delete** | 删除选中的 Keypoint |
### Canvas 交互
- **Click**: 选择 Keypoint
- **Drag**: 将 Keypoint 移动到新位置
- **Scroll**: 在 Canvas 上缩放（TO-DO）
### 背景参考
在编辑姿态时可加载参考图像（如解剖指南、照片参考）作为非破坏性叠加层。使用 **Contain** 模式可将图像适配在 Canvas 内，使用 **Cover** 模式可填满 Canvas。可按需调整不透明度。
- **Load Image**: 从磁盘导入参考图像
- **Contain/Cover**: 选择缩放模式
- **Opacity**: 调整透明度（0-100%）
> [!NOTE]
> 背景图像会在 ComfyUI 会话期间保留，但**不会**保存到工作流中。

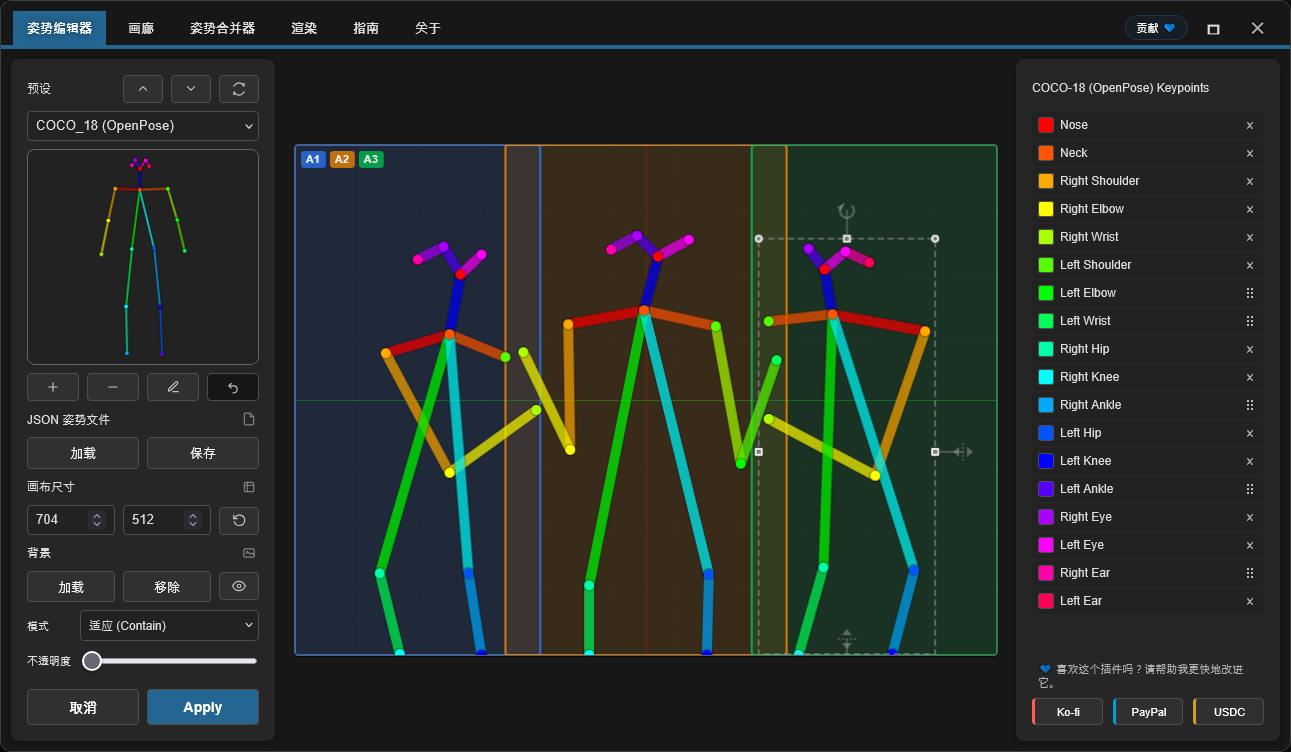

### 区域输入
**areas** 输入是一个**可选**连接，在姿态编辑期间将条件化区域边界叠加显示在 Canvas 上。
将 [ComfyUI-LoRA-Pipeline](https://github.com/andreszs/comfyui-lora-pipeline) 仓库中 [**Conditioning Pipeline (Combine)**](https://github.com/andreszs/comfyui-lora-pipeline) 节点的 `areas_out` 输出连接到此处，即可在摇放姿态时将各区域所覆盖的范围可视化。
每个区域在 Canvas 上以带标签的徽章形式显示。点击任意徽章可单独**启用或禁用**该区域，让你专注于与当前姿态相关的区域。
这种组合在构建多角色工作流时尤为实用：[ComfyUI-LoRA-Pipeline](https://github.com/andreszs/comfyui-lora-pipeline) 负责处理分区条件化与 LoRA 分配，而 OpenPose Studio 确保各区域内姿态定位的精准性。最终可实现简单、无损的配置，让分区 LoRA 与分姿态 LoRA 同时生效且互不干扰。如果你还不熟惉基于区域的条件化，[ComfyUI-LoRA-Pipeline](https://github.com/andreszs/comfyui-lora-pipeline) 扩展正是为此类工作流而设计的，与本节点配合使用效果极佳。
想了解三个仓库协同工作的真实案例——区域条件化、OpenPose 控制与风格叠加——请参阅这篇[分步工作流指南](https://www.andreszsogon.com/building-a-multi-character-comfyui-workflow-with-area-conditioning-openpose-control-and-style-layering/)。
---
## 格式规范
本编辑器完整支持 **OpenPose COCO-18 (body)** 编辑以及单独编辑 **OpenPose 手部 Keypoints**。Face Keypoints 会被保留和渲染，但仍作为 *pass-through* 数据处理，目前无法单独编辑。
### OpenPose COCO-18 keypoints（body）
COCO-18 使用 **18 个身体 Keypoints**。姿态以名为 `pose_keypoints_2d` 的扁平数组存储，格式为：
`[x0, y0, c0, x1, y1, c1, ...]`
其中每个 Keypoint 包含：
- `x`, `y`: Canvas 中的像素坐标
- `c`: 置信度（通常为 `0..1`；`0` 可表示“缺失”点）
Keypoint 顺序（索引 → 名称）：
| 索引 | 名称 |
|------:|------|
| 0 | 鼻子 |
| 1 | 颈部 |
| 2 | 右肩 |
| 3 | 右肘 |
| 4 | 右手腕 |
| 5 | 左肩 |
| 6 | 左肘 |
| 7 | 左手腕 |
| 8 | 右髋 |
| 9 | 右膝 |
| 10 | 右脚踝 |
| 11 | 左髋 |
| 12 | 左膝 |
| 13 | 左脚踝 |
| 14 | 右眼 |
| 15 | 左眼 |
| 16 | 右耳 |
| 17 | 左耳 |
> [!NOTE]
> **COCO** 指的是在姿态估计中广泛使用的 *Common Objects in Context* Keypoint 规范/数据集命名。这里的“COCO-18”表示具有 18 个 Keypoints 的 OpenPose body 布局。
### 最小 JSON 结构
典型的单姿态 OpenPose 风格 JSON 包含 Canvas 尺寸和一个带 `pose_keypoints_2d` 的 `people` 条目：
```json
{
"canvas_width": 512,
"canvas_height": 512,
"people": [
{
"pose_keypoints_2d": [0, 0, 0, 0, 0, 0 /* ... 18 * 3 values total ... */]
}
]
}
```
> [!NOTE]
> 编辑器可以处理部分姿态（某些 Keypoints 缺失）。缺失点通常表示为 0,0,0。你也可以使用 Pose Editor 删除远端 Keypoints。
### 延伸阅读
- 历史与背景：“What is OpenPose - Exploring a milestone in pose estimation” - 一篇通俗文章，介绍了 OpenPose 如何被提出及其对姿态估计的影响：https://www.ultralytics.com/blog/what-is-openpose-exploring-a-milestone-in-pose-estimation
### JSON 格式：Standard vs Legacy
- **OpenPose Studio:** 读写**标准 OpenPose 风格 JSON**，同时支持较旧的非标准 Legacy JSON。
实践说明：
- 将标准 JSON 粘贴到 OpenPose Studio 节点中会立即渲染预览。
---

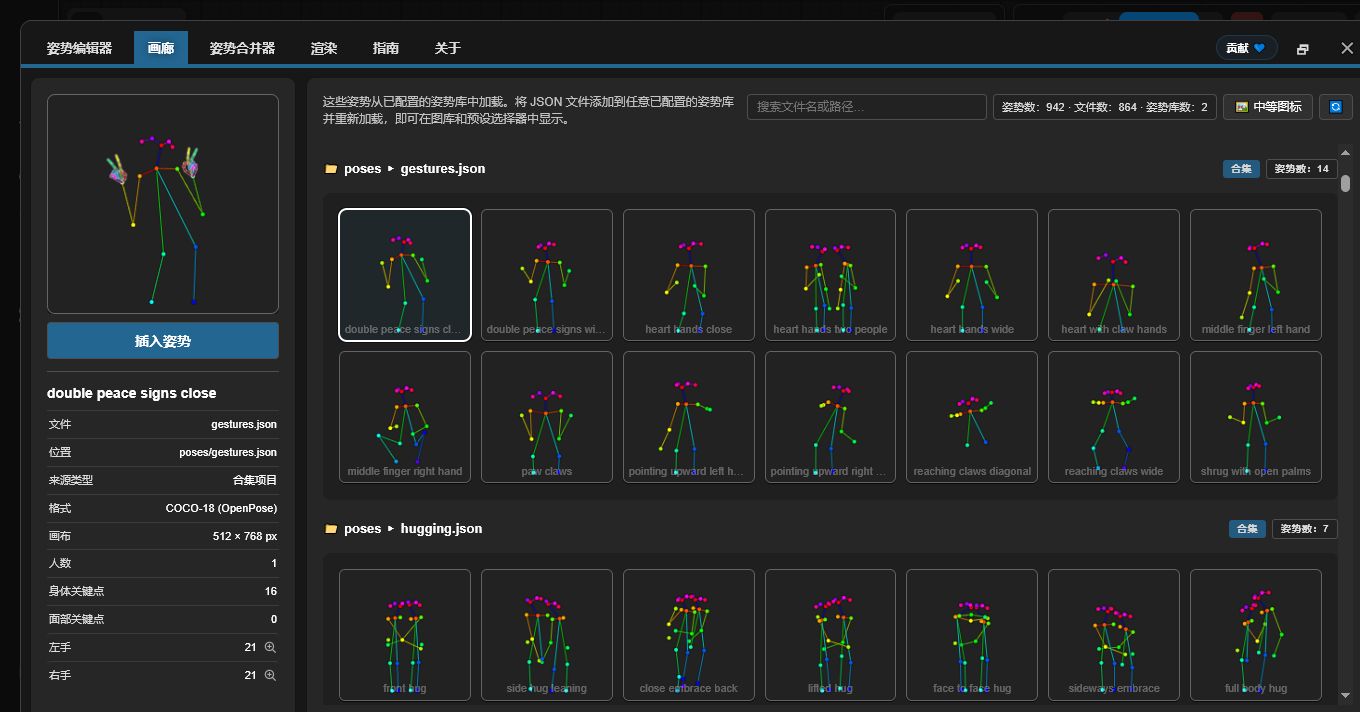

## 图库与姿态管理
### 概览
**Gallery** 标签页提供所有可用姿态的可视化浏览，并带有实时预览缩略图。它会自动发现并整理姿态，无需手动配置。
### 视图模式
Gallery 支持四种显示模式：
- **Large** - 更大的预览，便于快速视觉选择
- **Medium** - 预览大小与密度的平衡
- **Small** - 针对窄屏和移动布局优化的高密度图标网格
- **Tiles** - 紧凑网格，显示额外元数据（例如 **canvas size**、**keypoint counts** 及其他姿态详情）
### 功能
- **自动发现**: 启动时扫描 `poses/` 目录
- **嵌套组织**: 子目录名会作为分组标签
- **实时预览**: 为每个姿态渲染缩略图
- **搜索/筛选**: 按名称或分组查找姿态
- **一键加载**: 选择姿态并加载到编辑器
### 支持的文件类型
- **单姿态 JSON**: 独立 OpenPose JSON 文件
- **姿态集合**: 多姿态 JSON 文件（每个姿态单独显示）
- **嵌套目录**: 子目录中的姿态会自动分组
### 确定性行为
图库排序和发现行为完全确定：
- 无随机打乱
- 一致的按字母排序
- 先列出根目录姿态，再列出分组姿态
- 打开 Editor 窗口时立即重新加载全部 JSON 姿态。
---
## 姿态合并器
### 目的
**Pose Merger** 标签页可将多个单独的姿态 JSON 文件整合为有组织的姿态集合文件。适用于：
- 将大型姿态库转换为单文件
- 清理姿态数据（移除 face/hand Keypoints）
- 重新组织并重命名姿态
- 高效分发姿态包
### 工作流
1. **Add Files**: 加载单独或集合 JSON 文件
2. **Preview**: 每个姿态以缩略图显示
3. **Configure**: 可选排除 face/hand 组件
4. **Export**: 保存为合并集合或独立文件
### 核心能力
| Feature | Use Case |
|---------|----------|
| **Load Multiple Files** | 从文件系统批量导入 |
| **Component Filtering** | 移除不必要的 face/hand 数据 |
| **Collection Expansion** | 从现有集合中提取姿态 |
| **Batch Renaming** | 导出时分配有意义的名称 |
| **Selective Export** | 选择要包含的姿态 |
### 输出选项
- **Combined Collection**: 包含全部姿态的单个 JSON
- **Individual Files**: 每个姿态一个文件（用于兼容性）
两种输出格式都会被 Gallery 和 Pose Selector 自动识别。
---
## Render
**Render** 模块可自定义 workflow 执行时 OpenPose stickman 的渲染方式。它提供 body、hands 和 face 的样式控制，例如线宽、keypoint 半径，以及 hands/face 的 keypoint 颜色。
Render 设置会本地保存在此浏览器的 local storage 中，而不是保存在 workflow 中。更改这些设置会影响后续 workflow 执行。
---
## 已知限制
> [!NOTE]
> Nodes 2.0 已受支持。如果缺少预览 canvas 或编辑器按钮，请检查浏览器缓存、frontend 加载以及安装日志。
### 当前限制与变通方案
1. **Face 编辑**
- Face Keypoints 会被保留和渲染，但目前无法在 Canvas 上单独编辑。
2. **分辨率一致性**
- 问题：Pose Merger 在集合导出时不会自动统一分辨率
- 状态：需要谨慎实现以避免裁剪
- 变通方案：导入前先将姿态缩放到目标分辨率
3. **Nodes 2.0 兼容性**
- 状态：当前版本已支持。
- 说明：如果编辑器 UI 没有出现，最可能的原因是浏览器缓存过旧、frontend 模块加载失败或安装不完整。
- 诊断：完全重启 ComfyUI，强制刷新浏览器，并检查浏览器控制台和 ComfyUI 启动日志。
### 错误恢复
插件包含防御式错误处理：
- 在 Gallery 中静默跳过无效 JSON 文件
- 渲染错误时返回空白图像而不是崩溃
- 缺失元数据时回退到安全默认值
- 在渲染期间过滤格式错误的 Keypoints
---
## 故障排除
### 常见问题与解决方案
**Poses not appearing in Gallery**
```
✓ Confirm files exist in poses/ directory
✓ Verify JSON is valid (use online JSON validator)
✓ Check file extension is .json (case-sensitive on Linux)
✓ Restart ComfyUI to trigger discovery
✓ Check browser console (F12) for error messages
```
**JSON import fails**
```
✓ Validate JSON structure (must have "pose_keypoints_2d" or equivalent)
✓ Ensure coordinates are valid numbers, not strings
✓ Confirm minimum 18 keypoints for body poses
✓ Check for malformed escape sequences in JSON
```
**Blank output image**
```
✓ Verify pose is selected and contains valid keypoints
✓ Check canvas dimensions (width/height) are reasonable (100-2048px)
✓ Click Apply to render after making changes
✓ Check for NaN or infinite values in coordinates
```
**Background reference not persisting**
```
✓ Enable third-party cookies/storage in browser
✓ Check browser localStorage settings
✓ Try incognito mode to isolate issue
✓ Clear browser cache and try again
```
**Node not appearing in ComfyUI**
```
✓ Verify clone location: ComfyUI/custom_nodes/comfyui-openpose-studio
✓ Check __init__.py exists and imports correctly
✓ Restart ComfyUI fully (not just reload page)
✓ Check ComfyUI console for import errors
```
---
## 贡献
关于贡献指南、pull requests 规范、架构细节和开发信息，请参阅 [CONTRIBUTING.md](../CONTRIBUTING.md)。如果你使用 AI agent 辅助开发，请确保它在进行任何代码更改前先阅读 [AGENTS.md](../AGENTS.md)。
---
## 资金与支持
### 为什么您的支持很重要
该插件由作者独立开发和维护，并定期使用 **付费 AI 代理** 来加速调试、测试和体验改进。如果您觉得它有帮助，资金支持可以让开发持续、稳定地推进。
您的贡献有助于：
* 为更快修复问题和推出新功能提供 AI 工具资金
* 覆盖 ComfyUI 更新过程中的持续维护与兼容性工作
* 在达到使用上限时避免开发节奏放缓
> [!TIP]
> 暂时无法捐赠？点一个 GitHub 星标 ⭐ 也很有帮助，可以提升可见性并让更多用户发现项目。
### 💙 支持此项目
请选择您偏好的支持方式：
|
|
|
USDC（仅限 Arbitrum ⚠️）
显示地址
|
更喜欢扫码？显示二维码
Ko-fi
|
PayPal
|
USDC（Arbitrum）⚠️
|
显示 USDC 地址
```text
0xe36a336fC6cc9Daae657b4A380dA492AB9601e73
```
> [!WARNING]
> 请仅通过 Arbitrum One 网络发送 USDC。若通过其他网络转账，将不会到账并且可能永久丢失。
---
## 许可证
MIT License - 完整文本请参阅 [LICENSE](../LICENSE) 文件。
**摘要：**
- ✓ 可免费商用
- ✓ 可免费私用
- ✓ 可修改和分发
- ✓ 需包含许可证和版权声明
---
